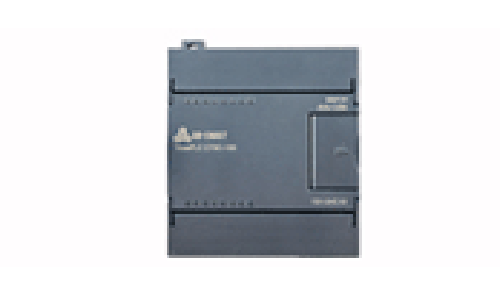

EM221数字量输入模块
发布时间：2015-03-27
8点输入/16点输入/32点输入，24V DC。
输入端采用双向光电隔离，可靠性高；先进的硬件滤波技术，滤波时间为4.5ms，抗干扰等力强。
概览：
|
规格参数
|
订货号
|
| CTSC-200 EM221数字量输入模块，8点输入 |
CTS7 221-1BF32
|
| CTSC-200 EM221数字量输入模块，16点输入 |
CTS7 221-1BH32
|
| CTSC-200 EM221数字量输入模块，32点输入 |
CTS7 221-1BL32
|
技术参数：
|
特性
|
8点输入，24V DC
|
16点输入，24V DC
|
32点输入，24V DC
|
| 订货号 |
CTS7 221-1BF32
|
CTS7 221-1BH32
|
CTS7 221-1BL32
|
| 物理特性 | |||
| 尺寸(宽×高×深) |
46×80×62mm
|
71.2×80×62mm
|
138×80×62mm
|
| 功耗 |
2W
|
3W
|
3W
|
| 输入特性 | |||
| 输入点数 |
8
|
16
|
32
|
| 输入类型 |
漏型/源型
|
||
| 输入电压 | |||
| 额定值 |
24V DC
|
||
| 最大允许电压 |
30V DC
|
||
| 浪涌电压 |
35V DC， 0.5秒
|
||
| 信号"1" |
18～30V
|
||
| 信号"0" |
0～5V
|
||
| 隔离 | |||
| 光电隔离 |
500V AC，持续时间1分钟以内
|
||
| 每组隔离点数 |
4点
|
4点
|
8点
|
| 最长输入时延 |
4.5毫秒
|
||
| 漏电流 |
最大1mA AC
|
||
| 电缆长度 | |||
| 非屏蔽 |
300 米
|
||
| 屏蔽 |
500 米
|
||
| 可同时为 ON 的输入点数 | |||
| 40℃ |
8
|
16
|
32
|
| 50℃ |
8
|
16
|
32
|
|
+5V DC消耗电流
|
40 mA
|
65 mA
|
111 mA
|
安装规格：
尺寸图：

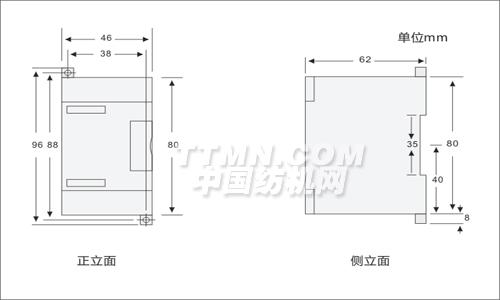

1.CTS7 221-1BF32

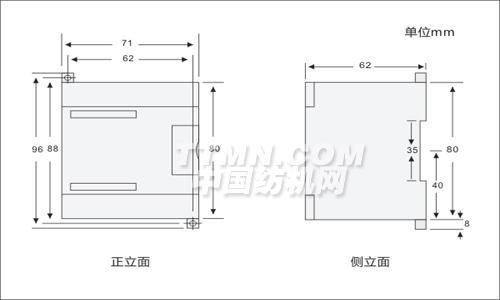

2.CTS7 221-1BH32，CTS7 221-1BL32

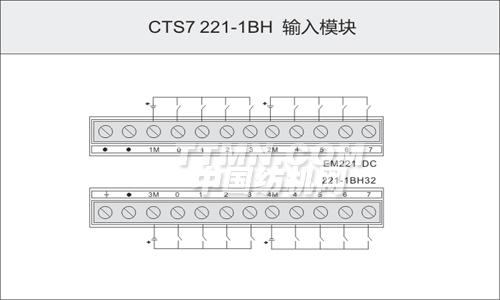

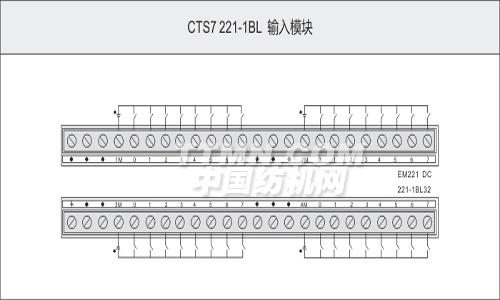

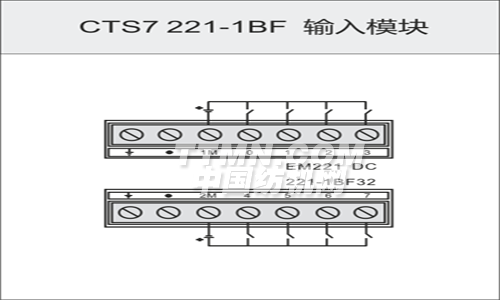

接线图：
