EM222继电器输出模块
发布时间：2015-03-27
继电器输出模块，8点/16点输出，2A。
继电器输出端带有吸收浪涌电路，防止对外干扰。
概览：
|
规格参数 |
订货号 |
|
TrustPLC CTSC-200 EM222继电器输出模块，8点 |
CTS7 222-1HF32 |
|
TrustPLC CTSC-200 EM222继电器输出模块，16点 |
CTS7 222-1HH32 |
|
特性 |
8点输出，继电器
|
16点输出，继电器
|
| 物理特性 | ||
| 尺寸(宽×高×深) |
46×80×62mm
|
71.2×80×62mm
|
| 功耗 |
2W
|
3W
|
| 输出特性 | ||
| 输出点数 |
8
|
16
|
| 输出类型 |
继电器－干触点
|
|
| 输出电压范围 |
DC：5～30V，AC：5～250V
|
|
| 输出电流 | ||
|
信号"1"
输出组数
每组输出点数
同时为ON的输出点数
每组最大电流
灯载
接触电阻
浪涌电流（最大）
短路保护
|
2A
2
4
8
8A
5W
0.2欧姆
8A，100毫秒
外部提供
|
2A
4
4
16
8A
5W
0.2欧姆
7A，触点关闭时
外部提供
|
| 隔离 | ||
|
每组隔离点数
线圈和逻辑电源之间
线圈和触点之间
电阻（线圈和触点之间）
|
4点
无
1500V AC,持续1分钟
最小100MΩ
|
|
| 继电器特性 | ||
|
开关延时
开关频率（最大）
机械开关次数(空载)
触点寿命(额定负载)
|
15ms
1HZ
10,000,000
100,000
|
|
|
电缆长度
|
||
|
非屏蔽
|
150 米
|
|
|
屏蔽
|
500 米
|
|
|
功率损耗
|
||
|
从背板总线(+5V DC)
|
56 mA
|
80 mA
|
安装规格：
尺寸图：

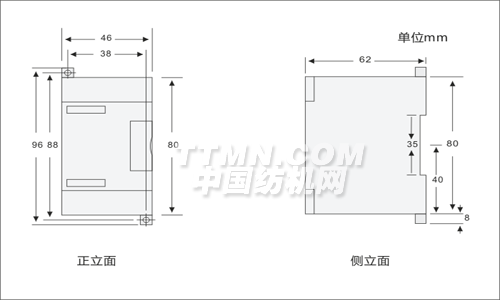

1.CTS7 222-1HF32

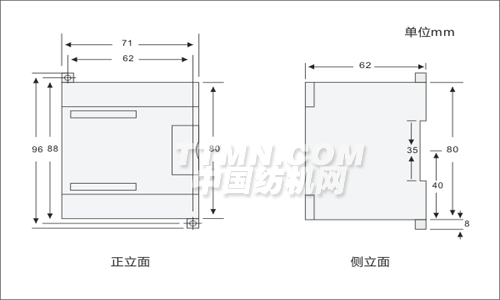

2.CTS7 222-1HH32

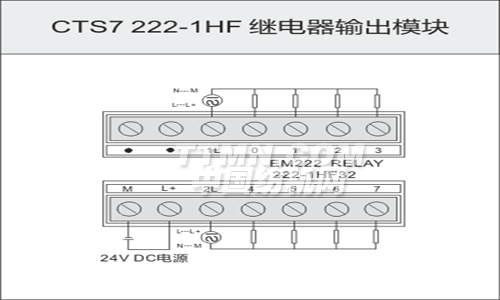

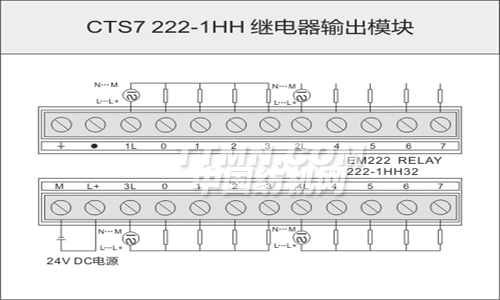

接线图：
