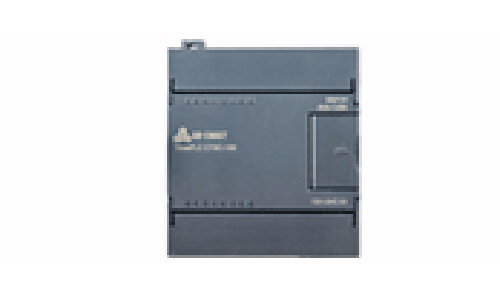

EM223数字量输入输出模块,继电器输出
发布时间：2015-03-27
4DI×24V DC，4DO，继电器输出；
8DI×24V DC，8DO，继电器输出；16DI×24V DC，16DO，继电器输出；
采用光电隔离技术和输入模块滤波扰
概览：
| 规格参数 |
订货号 |
|
TrustPLC CTSC-200 EM223数字量I/O模块, 4DI×24V DC，4DO，继电器输出 |
CTS7 223-1HF32 |
| TrustPLC CTSC-200 EM223数字量I/O模块, 8DI×24V DC，8DO，继电器输出 | CTS7 223-1PH32 |
| TrustPLC CTSC-200 EM223数字量I/O模块, 16DI×24V DC，16DO，继电器输出 | CTS7 223-1PL3 |
技术参数：
| 特性 |
4DI×24V DC 4DO×继电器 |
8DI×24V DC 8DO×继电器 |
16DI×24V DC 16DO×继电器 |
|
订货号 |
CTS7 223-1HF32 | CTS7 223-1PH32 | CTS7 223-1PL32 |
|
物理特性 |
|||
|

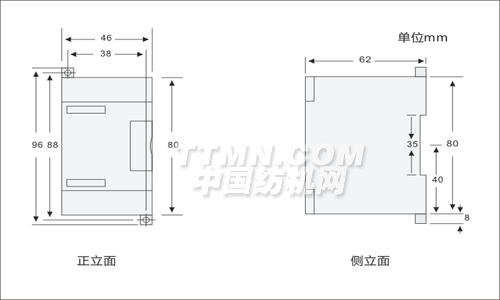

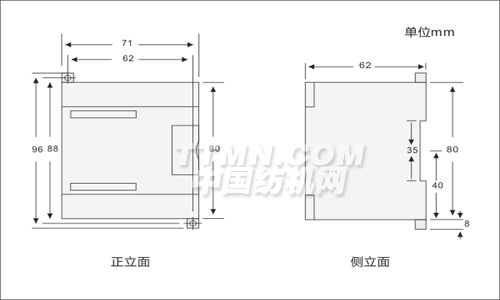

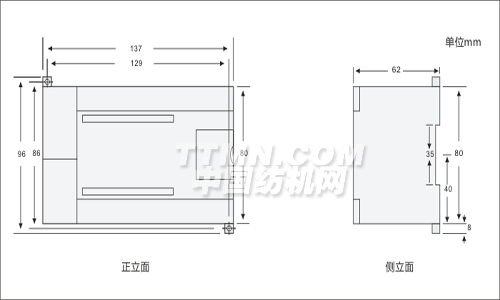

尺寸(宽×高×深) |
46×80×62mm |
71.2×80×62mm |
138×80×62mm |
|
功耗 |
|
3W |
6W |
| 输入特性 | |||
| 输入点数 | 4 | 8 | 16 |
| 输入类型 | 漏型/源型 | ||
| 输入电压 | |||
| 额定值 | 24V DC | ||
| 最大允许电压 | 30V DC | ||
| 浪涌电压 | 35V DC， 0.5秒 | ||
| 信号"1" | 18～30V | ||
| 信号"0" | 0～5V | ||
| 隔离 | |||
| 光电隔离 | 500V AC，持续时间1分钟以内 | ||
| 每组隔离点数 |
4点 |
4点 |
8点 |
| 最长输入时延 |
4.5毫秒 |
||
| 漏电流 |
最大1mA AC |
||
| 电缆长度 | |||
| 非屏蔽 | 300 米 | ||
| 屏蔽 | 500 米 | ||
| 可同时为 ON 的输入点数 | |||
| 40℃ | 4 | 8 | 16 |
| 50℃ | 4 | 8 | 16 |
|
输出特性 |
|||
|
输出点数 |
4 |
8 |
16 |
|
输出类型 |
继电器－干触点 |
||
|
输出电压范围 |
DC: 5~30V, AC: 5~250V |
||
|
输出电流 |
|||
|
信号"1" 输出组数 每组输出点数 同时为ON的输出点数 每组最大电流 灯载 接触电阻 浪涌电流（最大） 短路保护 |
2A 1 4 4 8A DC:30W,AC:200W 0.2欧姆 7A，触点关闭 外部提供 |
2A 2 4 8 8A DC:30W,AC:200W 0.2欧姆 7A，触点关闭 外部提供 |
2A 4 4 16 8A DC:30W,AC:200W 0.2欧姆 7A，触点关闭 外部提供 |
|
隔离 |
|||
|
每组隔离点数 线圈和逻辑电源之间 线圈和触点之间 电阻(线圈和触点之间) |
4点 无 1500V AC,持续1分钟 最小100MΩ |
||
|
继电器特性 |
|||
|
开关延时 开关频率（最大） 机械开关次数(空载) 触点寿命(额定负载) |
15 毫秒 1HZ 10.000.000 100.000 |
||
|
电缆长度 |
|||
|
非屏蔽 |
150 米 |
||
|
屏蔽 |
500 米 |
||
| 电源损耗 | |||
|
+5V DC消耗电流 |
49 mA |
79 mA | 138 mA |
| L+ | 接通时每个输出9 mA | ||
| L+线圈电压范围 | 20.4－28.8V DC | ||

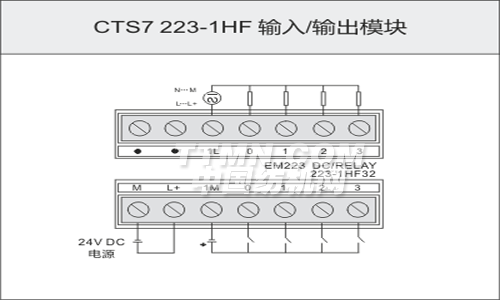

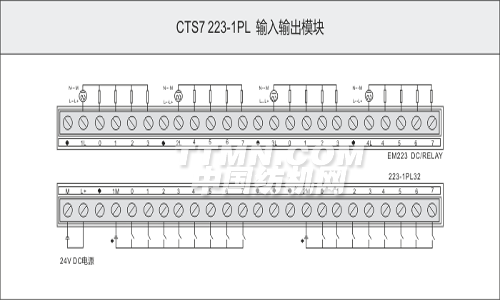

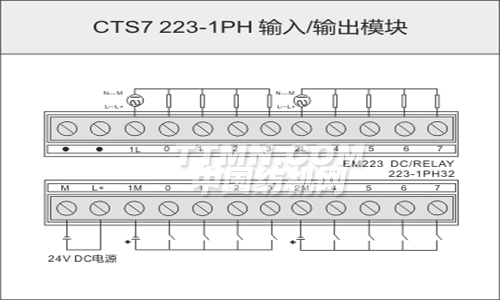

接线图：
