EM231高速高精度模拟量输入模块
发布时间：2015-03-27
4路电压输入, 16BIT，集成两路10V DC输出；
采用先进硬件滤波，16位精度，采样频率500Hz，采样非常稳定、准确；总线隔离，可靠性高，抗干扰能力强。
概览：
| 规格参数 |
订货号 |
| TrustPLC CTSC-200 EM231高速高精度模拟量输入模块，4路电压输入, 16BIT，集成两路10V DC输出 | CTS7 231-7HC32 |
|
物理特性 |
|
|
尺寸(宽×高×深) |

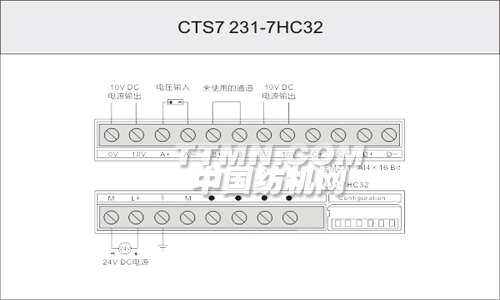

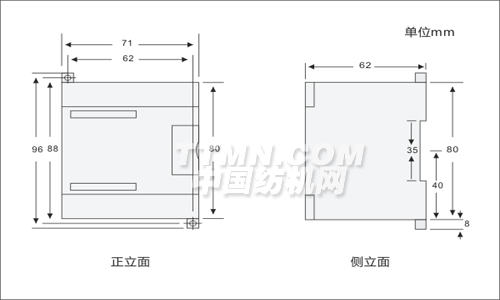

71.2×80×62mm |
|
功耗 |
3.5W |
|
电流损耗 |
|
|
+5V DC消耗电流 |
40 mA |
|
L+ |
35 mA |
|
L+线圈电压范围 |
20.4～28.8V DC |
|
LED灯指示 |
24V 电源状态，亮表示电源正常，灭表示电源故障 |
|
电源部分 |
|
|
输出电压 |
10V DC |
|
额定输出电流 |
10mA |
|
输出短路保护 |
是 |
|
模拟量输入特性 |
|
|
输入点数 |
4 |
|
隔离(现场与逻辑电路间) |
有 |
|
输入类型 |
差分输入 |
|
量程 |
±10V, ±5V |
|
最大输入电压 |
30V |
|
最大输入电流 |
25 mA |
|
极性反接保护 |
有 |
|
允许的差分电压 |
|
|
UCM电压 |
3V |
|
输入地与电源地之间的最大差分电压 |
75V DC |
|
电流输入 |
0～20 mA |
|
测量原理 |
连续接近 |
|
每通道转换时间 |
小于1ms |
|
四通道最大转换时间 |
小于4ms |
|
精度 |
15位+符号位 |
|
共模抑制比 |
大于85dB，DC - 60Hz |
|
电压测量误差(极限值) |
小于0.1% |
|
线性误差 (整个量程) |
± 0.05 % |
|
AD转换器分辨率 |
16位 |
量程选择
下表所示为如何用DIP开关设置EM 2314AI模块的量程。开关1、2和3可选择模拟量输入范围。所有的输入设置成相同的模拟量输入范围。下表中，ON为接通，OFF为断开。
需要特别注意的是，未使用的DIP开关SW4～SW6，必须设置到OFF的位置。
| SW1 | SW2 | SW3 | 满量程输入 | 分辨率 |
| OFF | OFF | ON | ± 10 V | 312.5uV |
| ON | OFF | ± 5 V |
156.25uV |
滤波特性选择表
下表所示为如何用DIP开关设置EM 231-7HC模块的滤波功能，模块出厂默认SW6为OFF
| 开关 | 设置特性 | 阶跃相应时间 |
| SW6 | OFF：加滤波 | OFF：4mS |
| ON：不加滤波 | ON：2mS |
