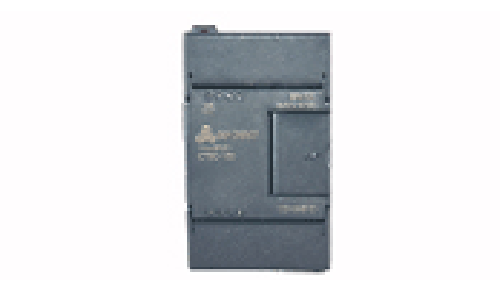

EM232模拟量输出模块
发布时间：2015-03-27
2点模拟量输出模块，光电隔离，12BIT，±10V电压或0-20mA电流输出；
4点模拟量输出模块，光电隔离，12BIT，10V电压或0-20mA电流输
概览：
| 规格参数 |
订货号 |
| TrustPLC CTSC-200 EM232模拟量输出模块，2路电流电压输出，12BIT, 光耦隔离 | CTS7 232-0HB32 |
| TrustPLC CTSC-200 EM232模拟量输出模块，4路电流电压输出，12BIT, 光耦隔离 | CTS7 232-0HF32 |
|
特性 |
EM232: 2 AQ × 12位 |
EM232: 4 AQ × 12位 |
|
订货号 |
CTS7 232-0HB32 |
CTS7 232-0HF32 |
|
物理特性 |
||
|
尺寸(宽×高×深) |
46×80×62mm |
71.2×80×62mm |
|
功耗 |
2W |
2W |
| 电源损耗 | ||
|
+5V DC消耗电流 |
24 mA |
31 mA |
| L+ | 61 mA | 112 mA |
| L+线圈电压范围 | 20.4～28.8V DC | |
| LED灯指示 | 24V 电源状态，亮表示电源正常，灭表示电源故障 | |
| 模拟量输出特性 | ||
| 输出点数 | 2 | 4 |
| 隔离（模拟到数字） |
光耦隔离：500VAC，1分钟 |
|
| 输出范围 | ||
|
电压输出 电流输出 |
±10V 0～20mA |
|
| 输出分辨率 | ||
|
电压输出 电流输出 |
12BIT 11BIT |
|
| 数据字格式 | ||
|
电压输出 电流输出 |
-32000～+32000 0～32000 |
|
|
测量误差 |
典型值: 满量程的±0.5%，最坏情况：满量程的±2% |
|
| 稳定时间 | ||
|
电压输出 电流输出 |
100μs |
|
| 最大驱动@24V用户电源 | ||
|
电压输出 电流输出 |
最小5000Ω |
|
输出数据格式

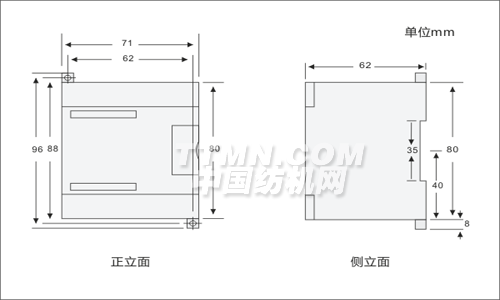

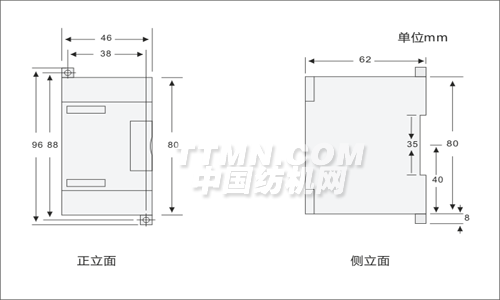

安装规格：
注意：数模转换器（DAC）的12位读数，其输出数据格式是左端对齐的，最高有效位是符号位(0表示是正数)，数据在装载到DAC寄存器之前，4个连续的0是被裁断的，这些位不影响输出信号值。
2.CTS7 232-0HF32

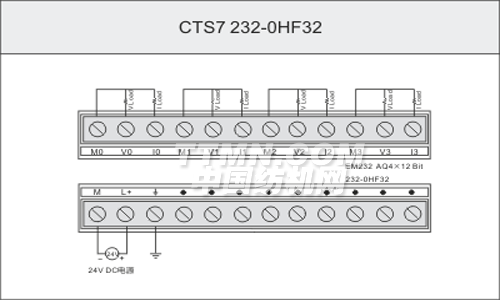

接线图
