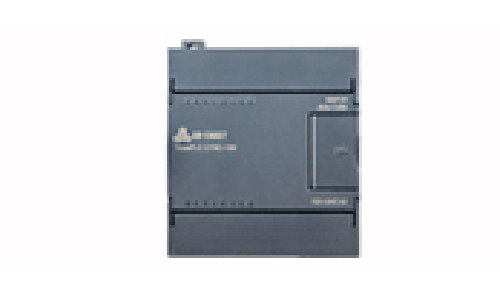

EM231高精度模拟量输入, 8通道
发布时间：2015-03-27
8点输入, 16BIT, 电压输入,光偶隔离；
采用先进硬件滤波，16位精度，采样频率200Hz，采样非常稳定、准确；总线隔离，可靠性高，抗干扰能力强。
概览：
| 规格参数 |
订货号 |
| TrustPLC CTSC-200 EM231高精度模拟量输入模块，8点输入, 16BIT, 电压输入,光偶隔离 | CTS7 231-0HF32 |
|
物理特性 |
|
|

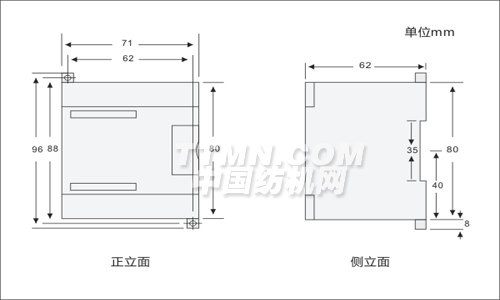

尺寸(宽×高×深) |
71.2×80×62mm |
|
功耗 |
2.5 W |
| 电源损耗 | |
|
+5V DC消耗电流 |
44 mA |
| L+ | 31mA |
| L+线圈电压范围 | 20.4～28.8V DC |
| LED灯指示 | 24V 电源状态，亮表示电源正常，灭表示电源故障 |
| 模拟量输入特性 | |
| 输入点数 | 8 |
| 隔离(现场与逻辑电路间) | 光耦隔离 |
| 输入类型 | 差分输入 |
| 量程范围 | |
| 电压输入(单极性) | 0～10V, 0～5V |
| 电压输入(双极性) | ±5V, ±2.5V |
| 数据字格式 | |
| 单极性，全量程 | 0～32000 |
| 双极性，全量程 | -32000～32000 |
| 输入分辨率 | |
|
电压输入(单极性) |
300μV (0～10V量程) 150μV (0～5V量程) |
|
电压输入(双极性) |
300μV (±5V量程) 150μV (±2.5V量程) |
| 模数转换时间 |
约500μs |
| 八通道转换时间 |
5ms |
| 共模抑制 | 40dB，DC - 60Hz |
| 共模电压 | 信号电压+共模电压(必须小于等于12V) |
| 输入阻抗 | 不小于10MΩ |
| 最大输入电压 | 30V |
| 最大输入电流 | 30mA |
| AD转换器分辨率 | 16位 |
量程选择与软件配置
-
量程选择开关位置
-
量程选择
下表所示为如何用DIP开关设置EM231 8AI模块的量程。开关1、2和3可选择模拟量输入范围。所有的输入设置成相同的模拟量输入范围。下表中，ON为接通，OFF为断开。
需要特别注意的是，未使用的DIP开关SW4～SW6，必须设置到OFF的位置。
-
软件配置
安装规格：对于EM231 8AI×16位模拟量输入模块，其读数是在VW中，而不是AIW，模块所处的相对位置不同，对应的地址也不同。地址计算公式如下：
x(VWx) = 槽位号 × 64 + 输入通道号 × 2
槽位号对应模块的安装位置，紧靠CPU的第一个扩展模块槽位号为0，第二个扩展模块槽位号为1，依此类推。输入通道共8路，从A至G，对应的编号为0至7。下面给出基于上面公式计算得到的地址速查表：
VWxx
通道 0
通道 1
通道 2
通道 3
通道 4
通道 5
通道 6
通道 7
槽位 0
VW0
VW2
VW4
VW6
VW8
VW10
VW12
VW14
槽位 1
VW64
VW66
VW68
VW70
VW72
VW74
VW76
VW78
槽位 2
VW128
VW130
VW132
VW134
VW136
VW138
VW140
VW142
槽位 3
VW192
VW194
VW196
VW198
VW200
VW202
VW204
VW206
槽位 4
VW256
VW258
VW260
VW262
VW264
VW266
VW268
VW270
槽位 5
VW320
VW322
VW324
VW326
VW328
VW330
VW332
VW334
槽位 6
VW384
VW386
VW388
VW390
VW392
VW394
VW396
VW398
注意: 由于CO-TRUST的TD2X文本显示器和SIEMENS的TD200文本显示面板所分配的地址固定为VW0，因而如果你的系统中需要同 时使用到TD2X或TD200和EM231 8AI模块，则EM231 8AI模块不能安装在第一个位置(Slot 0)，否则将不能正常工作。

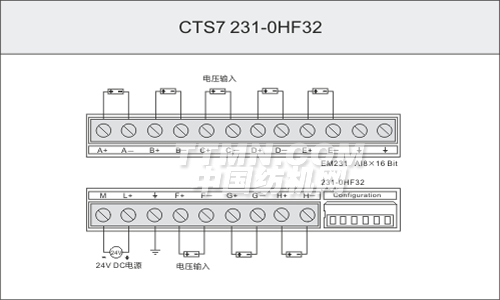

接线图：
