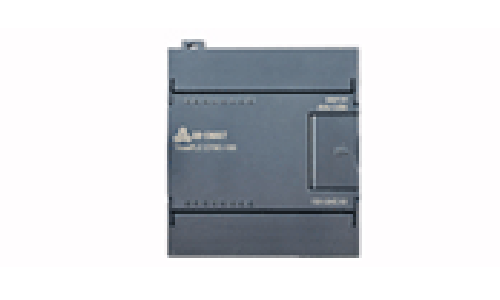

EM231高精度模拟量电流型输入模块
发布时间：2015-03-27
采用先进硬件滤波，16位精度，采样频率200Hz，采样非常稳定、准确；总线隔离，可靠性高，抗干扰能力强。
概览：
|
规格参数
|
订货号
|
|
TrustPLC CTSC-200 EM231高精度模拟量输入模块，
8点输入, 16BIT, 电流输入,光偶隔离
|
CTS7 231-1HF32
|
|
物理特性 |
|
|
尺寸(宽×高×深) |
71.2×80×62mm |
|
功耗 |
1 W |
|
电源损耗 |
|
|
+5V DC消耗电流 |
25 mA |
|
L+ |
31mA |
|
L+线圈电压范围 |
20.4～28.8V DC |
|
LED灯指示 |
24V 电源状态，亮表示电源正常，灭表示电源故障、所有通道数据变为32766 |
|
诊断信息 |
拨码开关设置错误，所有通道数据变为32767 |
|
模拟量输入特性 |
|
|
输入点数 |
8 |
|
隔离(现场与逻辑电路间) |
光耦隔离 |
|
输入类型 |
电流型 |
|
输入量程范围 |
|
|
单极性 |
0—20mA 、4—20mA |
|
数据字格式 |
|
|
全量程 |
0～32000 |
|
输入分辨率 |
|
|
单极性 |
0.000625mA (0～20mA量程) 0.0005mA (4～20mA量程) |
|
模数转换时间 |
约10 mS |
|
八通道转换时间 |
约100 mS |
|
共模抑制 |
40dB，DC - 60Hz |
|
共模电压 |
120V AC |
|
输入阻抗 |
约250Ω |
|
最大输入电压 |
-- |
|
最大输入电流 |
40mA |
|
AD转换器分辨率 |
16位 |
- 量程选择开关位置
- 量程选择
下表所示为如何用DIP开关设置EM231 8AI模块的量程。开关1、2和3可选择模拟量输入范围。所有的输入设置成相同的模拟量输入范围。
|
单极性
|
满量程输入
|
分辨率
|
||
|
SW1
|
SW2
|
SW3
|
||
|
OFF
|
OFF
|
OFF
|
0-20mA
|
0.000625mA
|
|
OFF
|
ON
|
4-20mA
|
0.0005mA
|
|
槽位号对应模块的安装位置，紧靠CPU的第一个扩展模块槽位号为0，第二个扩展模块槽位号为1，依此类推。输入通道共8路，从A至G，对应的编号为0至7。
|
VWxx
|
通道 0
|
通道 1
|
通道 2
|
通道 3
|
通道 4
|
通道 5
|
通道 6
|
通道 7
|
|
槽位 0
|
VW0
|
VW2
|
VW4
|
VW6
|
VW8
|
VW10
|
VW12
|
VW14
|
|
槽位 1
|
VW64
|
VW66
|
VW68
|
VW70
|
VW72
|
VW74
|
VW76
|
VW78
|
|
槽位 2
|
VW128
|
VW130
|
VW132
|
VW134
|
VW136
|
VW138
|
VW140
|
VW142
|
|
槽位 3
|
VW192
|
VW194
|
VW196
|
VW198
|
VW200
|
VW202
|
VW204
|
VW206
|
|
槽位 4
|
VW256
|
VW258
|
VW260
|
VW262
|
VW264
|
VW266
|
VW268
|
VW270
|
|
槽位 5
|
VW320
|
VW322
|
VW324
|
VW326
|
VW328
|
VW330
|
VW332
|
VW334
|
|
槽位 6
|
VW384
|
VW386
|
VW388
|
VW390
|
VW392
|
VW394
|
VW396
|
VW398
|

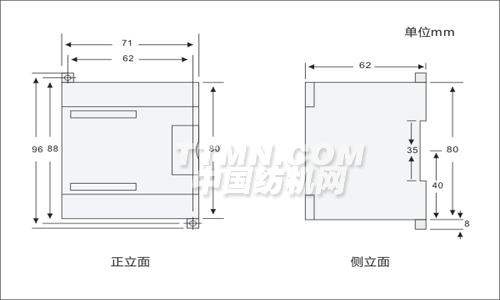

安装规格：

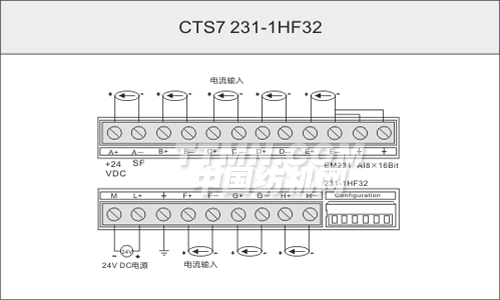

接线图：
