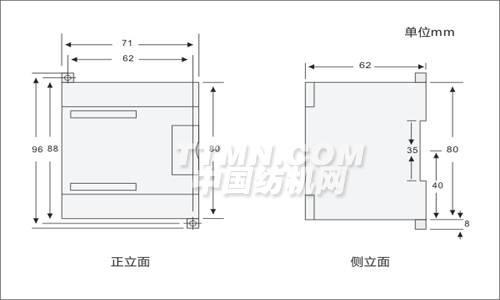

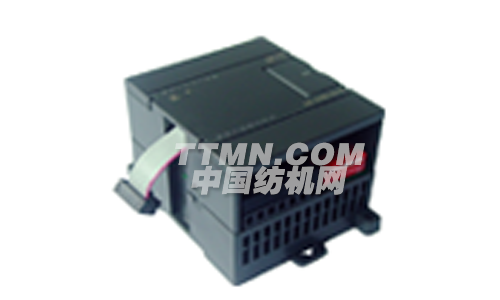

隔离型，4路热电偶输入模块，16位精度;

采用先进硬件滤波，16位精度，温度测量准确稳定；智能化的断线检

概览：

开关组态与软件配置

• DIP开关配置

EM231热电偶模块提供一个方便的，隔离的接口，用于七种热电偶类型：J，K，E，N，S，T，和R型，它也允许连接微小的模拟量信号(±80mV范围)，所有连到模块上的热电偶必须是相同类型，且最好使用带屏蔽的热电偶传感器。

热电偶模块需要用户通过DIP开关进行选择的有：热电偶的类型、断线检查、测量单位、冷端补偿和开路故障方向，用户可以很方便地通过位于模块下部(如下图所示)的组态DIP开关进行以上选择。

对于EM231 4TC模块，SW1～SW3用于选择热电偶类型，SW4没有使用(要求设置到OFF的位置)，SW5用于选择断线检测方向，SW6用于选择是否进行断线检测，SW7用于选择测量单位，SW8用于选择是否进行冷端补偿。

对于EM231 8TC模块，SW1～SW3用于选择热电偶类型，SW4用于选择断线检测方向，SW5用于选择测量单位，SW6用于选择是否进行冷端补偿。而是否进行断线检测则固定设置为是，无需用户设置。

为了使DIP开关设置起作用，用户需要给PLC和/或用户的电源断电再通电。

热电偶类型选择配置表：

热电偶类型	SW1	SW2	SW3
J (缺省)	0	0	0
K	0	0	1
T	0	1	0
E	0	1	1
R	1	0	0
S	1	0	1
N	1	1	0
+/- 80mV	1	1	1

 其它特性选择：

• 软件配置

对于EM231 8AI×TC热电偶输入模块，其读数是在VM中，而不是AIW，模块所处的相对位置不同，对应的地址也不同。地址计算公式如下

                   x(VWx) = 槽位号 × 64 + 输入通道号 × 2
槽位号对应模块的安装位置，紧靠CPU的第一个扩展模块槽位号为0，第二个扩展模块槽位号为1，依此类推。输入通道共8路，从A至G，对应的编号为0至7。

下面给出基于上面公式计算得到的地址速查表：



VWxx	通道 0	通道 1	通道 2	通道 3	通道 4	通道 5	通道 6	通道 7
槽位 0	VW0	VW2	VW4	VW6	VW8	VW10	VW12	VW14
槽位 1	VW64	VW66	VW68	VW70	VW72	VW74	VW76	VW78
槽位 2	VW128	VW130	VW132	VW134	VW136	VW138	VW140	VW142
槽位 3	VW192	VW194	VW196	VW198	VW200	VW202	VW204	VW206
槽位 4	VW256	VW258	VW260	VW262	VW264	VW266	VW268	VW270
槽位 5	VW320	VW322	VW324	VW326	VW328	VW330	VW332	VW334
槽位 6	VW384	VW386	VW388	VW390	VW392	VW394	VW396	VW398



注意: 由于CO-TRUST的TD2X文本显示器和SIEMENS的TD200文本显示面板所分配的地址固定为VW0，因而如果你的系统中需要同 时使用到TD2X或TD200和EM231 8TC模块，则EM231 8TC模块不能安装在第一个位置(Slot 0)，否则将不能正常工作。

热电偶测量范围

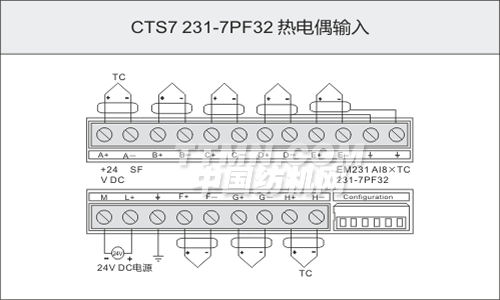

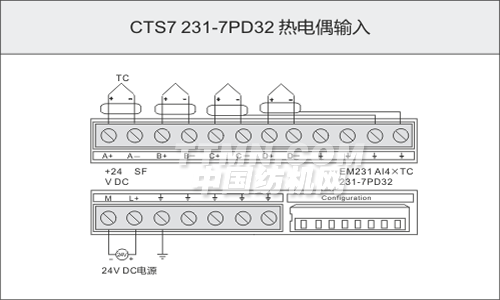

接线图：
