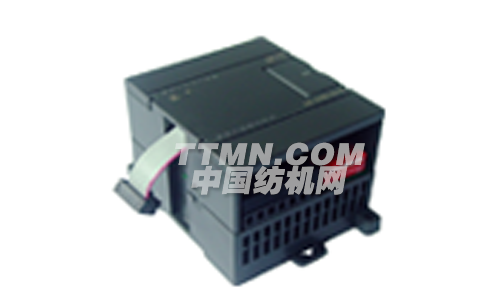

EM231热电阻模块

发布时间：2015-03-27

隔离型，2路RTD输入模块，16位精度。

隔离型，4路RTD输入模块，16位精度。

采用先进硬件滤波，智能化的断线检测功能，系统控制安全性高；电源、总线、通道间全隔离。

概览：

规格参数	订货号
TrustPLC CTSC-200 EM231热电阻输入模块，2路	CTS7 231-7PB32
TrustPLC CTSC-200 EM231热电阻输入模块，4路	CTS7 231-7PC32

技术参数：

特性	EM231 2AI×RTD	EM231: 4AI×RTD
订货号	CTS7 231-7PB32	CTS7 231-7PC32
物理特性
尺寸(宽×高×深)	71.2×80×62mm	71.2×80×62mm
功耗	1.7W	1.7W
电源损耗
+5V DC消耗电流	35 mA	35 mA
L+	34 mA	37 mA
L+线圈电压范围	20.4～28.8V DC
LED灯指示	24V DC电源供电良好ON=无错，OFF=无24V DC电源，SF：ON=模块故障，闪烁=输入信号错误,OFF=无错
模拟量输入特性
输入类型	模块参考接地热电阻
输入范围	热电阻类型(选一种): Pt-100Ω，200Ω，500Ω，1000Ω(α=3850PPm，3920PPM，3850.55 PPM，3916PPM，3902PM) Pt-10000Ω(α=3850PPM) Cu-9.035Ω(α=4720PPM) Ni-10Ω，120Ω，1000Ω(α=6720PPM，6178PPM) R-150Ω，300Ω，600Ω
输入点数	2	4
隔离
现场至逻辑现场至24V DC 24V到逻辑	500V AC 500V AC 500V AC
共模输入范围 (输入通道至输入通道)	0
共模抑制	>120dB@120V AC
输入分辨率
温度电压	0.1℃/0.1℉ 15位加符号位
测量原理	Sigma-Delta
模块更新时间(所有通道)	425ms	825ms
到传感器的导线长度	最大100米
导线回路电阻	20Ω，Cu型2.7Ω
噪声抑制	85dB@ 50Hz/60Hz/400Hz
数据字格式	电阻：-27648至+27648
输入阻抗	>10MΩ
最大输入电压	30V DC（检测），5V DC（源）
分辨率	15位+符号位
输入滤波衰减	-3dB@ 21kHz
基本误差	0.1% FS(电阻)
重复性	0.05% FS

选择热电阻类型

EM 231热电阻模块使CTSC-200 PLC能方便的与多种热电阻传感器连接。用户可以通过DIP开关来选择热电阻的类型、接线方式、测量单位和开路故障的方向。连接到同一个模块上的所有热电阻必须是同类型热电阻。

DIP选择开关位于模块的右下部，如下图所示。为使DIP开关设置起作用，用户需要给PLC或用户24V电源断电再通电。

表1 热电阻的类型对应的DIP开关配置表

热电阻类型

SW1

SW2

SW3

SW4

SW5

100 Pt 0.003850(Default) 0 0 0 0 0

200Ω Pt 0.003850 0 0 0 0 1

500Ω Pt 0.003850 0 0 0 1 0

1000Ω Pt 0.003850 0 0 0 1 1

100Ω Pt 0.003920 0 0 1 0 0

200Ω Pt 0.003920 0 0 1 0 1

500Ω Pt 0.003920 0 0 1 1 0

1000Ω Pt 0.003920 0 0 1 1 1

100Ω Pt 0.00385055 0 1 0 0 0

200Ω Pt 0.00385055 0 1 0 0 1

500Ω Pt 0.00385055 0 1 0 1 0

1000Ω Pt 0.00385055 0 1 0 1 1

100Ω Pt 0.003916 0 1 1 0 0

200Ω Pt 0.003916 0 1 1 0 1

500Ω Pt 0.003916 0 1 1 1 0

1000Ω Pt 0.003916 0 1 1 1 1

100Ω Pt 0.00302 1 0 0 0 0

200Ω Pt 0.003902 1 0 0 0 1

500Ω Pt 0.003902 1 0 0 1 0

1000Ω Pt 0.003902 1 0 0 1 1

保留 1 0 1 0 0

100Ω Ni 0.00672 1 0 1 0 1

120Ω Ni 0.00672 1 0 1 1 0

1000Ω Ni 0.00672 1 0 1 1 1

100Ω Ni 0.006178 1 1 0 0 0

120Ω Ni 0.006178 1 1 0 0 1

1000Ω Ni 0.006178 1 1 0 1 0

10000Ω Pt 0.003850 1 1 0 1 1

10Ω Cu 0.004270 1 1 1 0 0

150Ω FS Resistance 1 1 1 0 1

300Ω FS Resistance 1 1 1 1 0

600Ω FS Resistance 1 1 1 1

表2 配置断线检测标定方向、测量单位和热电阻接线方式

SW6 标定方向 SW7 测量单位 SW8 接线方式

0 正标定 (+3276.7度) 0 摄氏度 (℃) 0 3线

1 负标定(-3276.8度) 1 华氏度 (℉) 1 2线或4线

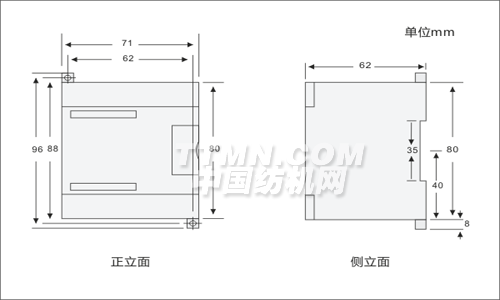

安装规格：

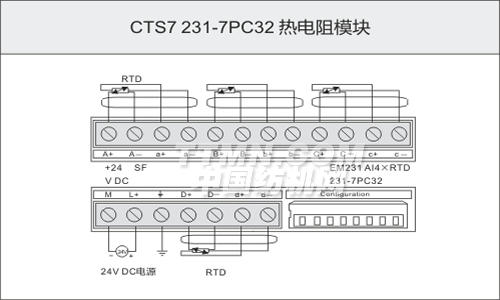

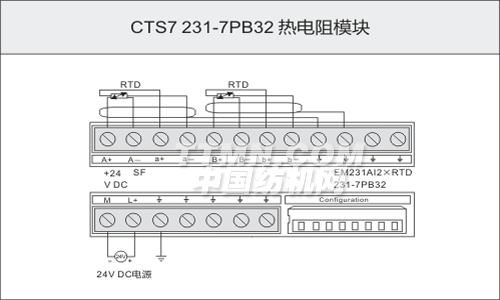

接线图：

热电阻类型	SW1	SW2	SW3	SW4	SW5
100 Pt 0.003850(Default)	0	0	0	0	0
200Ω Pt 0.003850	0	0	0	0	1
500Ω Pt 0.003850	0	0	0	1	0
1000Ω Pt 0.003850	0	0	0	1	1
100Ω Pt 0.003920	0	0	1	0	0
200Ω Pt 0.003920	0	0	1	0	1
500Ω Pt 0.003920	0	0	1	1	0
1000Ω Pt 0.003920	0	0	1	1	1
100Ω Pt 0.00385055	0	1	0	0	0
200Ω Pt 0.00385055	0	1	0	0	1
500Ω Pt 0.00385055	0	1	0	1	0
1000Ω Pt 0.00385055	0	1	0	1	1
100Ω Pt 0.003916	0	1	1	0	0
200Ω Pt 0.003916	0	1	1	0	1
500Ω Pt 0.003916	0	1	1	1	0
1000Ω Pt 0.003916	0	1	1	1	1
100Ω Pt 0.00302	1	0	0	0	0
200Ω Pt 0.003902	1	0	0	0	1
500Ω Pt 0.003902	1	0	0	1	0
1000Ω Pt 0.003902	1	0	0	1	1
保留	1	0	1	0	0
100Ω Ni 0.00672	1	0	1	0	1
120Ω Ni 0.00672	1	0	1	1	0
1000Ω Ni 0.00672	1	0	1	1	1
100Ω Ni 0.006178	1	1	0	0	0
120Ω Ni 0.006178	1	1	0	0	1
1000Ω Ni 0.006178	1	1	0	1	0
10000Ω Pt 0.003850	1	1	0	1	1
10Ω Cu 0.004270	1	1	1	0	0
150Ω FS Resistance	1	1	1	0	1
300Ω FS Resistance	1	1	1	1	0
600Ω FS Resistance	1	1	1	1

SW6	标定方向	SW7	测量单位	SW8	接线方式
0	正标定 (+3276.7度)	0	摄氏度 (℃)	0	3线
1	负标定(-3276.8度)	1	华氏度 (℉)	1	2线或4线
