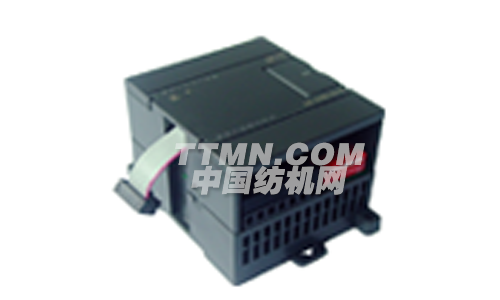

EM231温度采集模块
发布时间：2015-03-27
8PT100/8NTC，光电隔离，16位精度。
采用先进硬件滤波，16位精度，温度测量准确稳定；智能化的断线检测功能，系统控制安全性高；电源、总线、通道间全隔离，可靠性
概览：
订货数据:
|
规格参数 |
订货号 |
|
TrustPLC CTSC-200 EM231-7ND温度采集模块，2点NTC或PT100，2点电压或电流输入，隔离型16位精度 |
CTS7 231-7ND32 |
| TrustPLC CTSC-200 EM231 -7NF8PT100/8NTC温度采集模块，光电隔离，16位精度。 | CTS7 231-7NF32 |
主要特性
- 总线、电源、通道间全隔离，可靠性高，抗干扰能力强
- 16位采样精度，采用硬件滤波技术，测量值更加准确稳定
- 供电电源有反接保护和浪涌吸收功能，适用于恶劣的工业环境
使用规范
- 信号线应采用屏蔽线，屏蔽线需单端接地
- 在系统有良好接地的情况下模块的接地端应接到地线上，否则不接地
|
规格项目 |
CTS7 231-7ND32 |
|
| 功耗 |
0.8W |
|
|
电源损耗 |
||
|
+5VDC消耗电源 |
0.12W | |
| L+ | 37mA | |
| L+线圈电压范围 | 20.4－28.8VDC | |
| LED指示灯 |
电源指示良好ON＝24VDC供电正常，OFF=无24VDC供电 SN：ON＝模块故障，闪烁＝输入信号错误，OFF＝无错 |
|
| 输入类型 | 模块参考接地热电阻 | |
| 热电阻输入范围 |
热电阻类型（任选一种）： Pt-100 (3850PPm,3920PPm,3850.55PPm,3916PPm,3902PPm) NTC(R25=10K B=3950, 25=10K B=3435) |
|
| 电压输入 | -5V----5V,-10V---10V,0V---5V,0V---10V | |
| 电流输入 | 0---20mA | |
| 输入点数 |
2PT100/2NTC和2AI |
|
| 隔离特性 | ||
| 现场至逻辑 | 500VAC | |
| 现场至24VDC | 500VAC | |
| 24V到逻辑 | 500VAC | |
| 共模输入范围（输入通道至输入通道） |
0 |
|
| 共模抑制 | >120dB@120VAC | |
| 输入分辨率 | ||
| 温度 | 0.1℃/0.1℉ | |
| 电压 | 15位＋符号位 | |
| 测量原理 | Sigma-Delta | |
| 模块更新时间（所有通道） | 425ms | |
| 到传感器的导线长度 | 最大100米 | |
| 导线回路电阻 | 20Ω | |
| 噪声抑制 | 85db@50Hz/60Hz/400Hz | |
| 数据字格式 | 电压：－32000至＋32000 | |
| 输入阻抗 | >10MΩ | |
| 最大输入电压 | 30VDC（检测），5VDC（源） | |
| 分辨率 | 15位＋符号位 | |
| 输入滤波衰减 | －3db@21KHz | |
| 基本误差 | 0.05％Fs（电阻） | |
| 重复性 | 0.1％Fs | |
配置设定
输入类型
SW1
SW2
SW3
SW4
SW5
100 pt0.003850(Default)
0
0
0
－
－
100Ω pt0.003920
0
0
1
－
－
100Ω pt0.00385055
0
1
0
－
－
100Ω pt0.003916
0
1
1
－
－
100Ω pt0.003902
1
0
0
－
－
NTC R25=10K, B=3950
1
0
1
－
－
NTC R25=10K, B=3435
1
1
0
－
－
备用
1
1
1
－
－
0－5V
－
－
－
0
0
0－20MA
－
－
－
0
0
0－10V
－
－
－
0
1
-10V－10V
－
－
－
1
0
-5V－5V
－
－
－
1
1
SW6
标定方向
SW7
测量单位
SW8
接线方式
0
正标定（＋3276.7度）
0
摄氏度（℃）
0
3线
1
负标定（－3276.8度）
1
华氏度（℉）
1
2线或4线
性能参数
|
规格项目 |
CTS7 231-7NF32 |
|
尺寸（W x H x D），mm |
120.5 x 80 x 62 |
|
功耗 |
1.8W |
|
电源损耗 |
|
|
+5VDC消耗电源 |
60mA |
|
L+ |
32.5mA |
|
L+线圈电压范围 |
20.4-28.8VDC |
|
LED指示灯 |
|
|
+24VDC电源指示 |
亮：模块供电正常；灭：模块无电源，所有通道测得集数据均变为32766 |
|
SF状态指示灯 |
灭：各通道均正常；闪烁：有通道断线或超量程，对应通道数据为+32767或-32768（断线时由SW4标定方向拨码开关确定） |
|
输入类型 |
Pt100：α=3850PPm/3920PPM/3850.55PPM/3916PPM/3902PM NTC：R25=10k/B=3950或R25=10k/B=3435 |
|
温度测量范围 |
Pt100：-50℃～800℃ NTC（R25=10k/B=3950）：-40～120℃ NTC（R25=10k/B=3435）：-40～150℃ |
|
输入点数 |
8PT100/8NTC |
|
隔离特性 |
|
|
现场至逻辑 |
500VAC |
|
现场至24VDC |
500VAC |
|
24V到逻辑 |
500VAC |
|
噪声抑制 |
85dB@50/400 Hz |
|
共模抑制 |
120dB@120VAC |
|
分辨率 |
0.1 ℃ / 0.1 ℉ |
|
测量精度 |
±0.3℃ |
|
测量原理 |
SIGMA-DELTA |
|
电缆长度，最大 |
100 m |
|
电缆环路电阻，最大 |
20Ω |
|
更新时间 |
825 ms |
|
断线检测 |
Pt100检测3条导线（NTC检测2条导线），检测时间最长3分钟 |
配置设定
|
输入类型 |
SW1 |
SW2 |
SW3 |
|
100Ω Pt 0.003850(Default) |
0 |
0 |
0 |
|
100Ω Pt 0.003920 |
0 |
0 |
1 |
|
100Ω Pt 0.00385055 |
0 |
1 |
0 |
|
100Ω Pt 0.003916 |
0 |
1 |
1 |
|
100Ω Pt 0.00302 |
1 |
0 |
0 |
|
NTC R25=10K B=3950 |
1 |
0 |
1 |
|
NTC R25=10K B=3435 |
1 |
1 |
0 |
|
禁用 |
1 |
1 |
1 |
|
SW4 |
标定方向 |
SW5 |
测量单位 |
SW6 |
备用 |
|
0 |
正标定 (+3276.7度) |
0 |
摄氏度 (℃) |
0 |
无影响 |
|
1 |
负标定(-3276.8度) |
1 |
华氏度 (℉ |
1 |
无影响 |
软件配置
对于EM231 8AI×16位模拟量输入模块，其读数是在VW中，而不是AIW，模块所处的相对位置不同，对应的地址也不同。地址计算公式如下：
x(VWx) =槽位号 × 64 + 输入通道号 × 2
槽位号对应模块的安装位置，紧靠CPU的第一个扩展模块槽位号为0，第二个扩展模块槽位号为1，依此类推。输入通道共8路，从A至G，对应的编号为0至7。
下面给出基于上面公式计算得到的地址速查表：
|
VWxx |
通道 0 |
通道 1 |
通道 2 |
通道 3 |
通道 4 |
通道 5 |
通道 6 |
通道 7 |
|
槽位 0 |
VW0 |
VW2 |
VW4 |
VW6 |
VW8 |
VW10 |
VW12 |
VW14 |
|
槽位 1 |
VW64 |
VW66 |
VW68 |
VW70 |
VW72 |
VW74 |
VW76 |
VW78 |
|
槽位 2 |
VW128 |
VW130 |
VW132 |
VW134 |
VW136 |
VW138 |
VW140 |
VW142 |
|
槽位 3 |
VW192 |
VW194 |
VW196 |
VW198 |
VW200 |
VW202 |
VW204 |
VW206 |
|
槽位 4 |
VW256 |
VW258 |
VW260 |
VW262 |
VW264 |
VW266 |
VW268 |
VW270 |
|
槽位 5 |
VW320 |
VW322 |
VW324 |
VW326 |
VW328 |
VW330 |
VW332 |
VW334 |
|
槽位 6 |
VW384 |
VW386 |
VW388 |
VW390 |
VW392 |
VW394 |
VW396 |
VW398 |
注意: 由于CO-TRUST的TD2X文本显示器和SIEMENS的TD200文本显示面板所分配的地址固定为VW0，因而如果你的系统中需要同 时使用到TD2X或TD200和EM231 8AI模块，则EM231 8AI模块不能安装在第一个位置(Slot 0)，否则将不能正常工作。

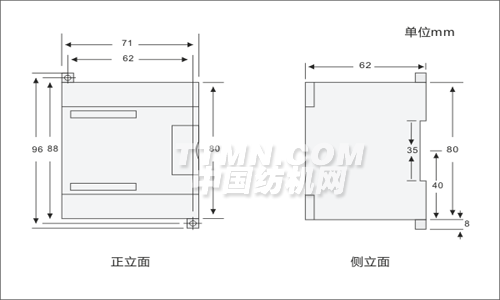

安装规格：

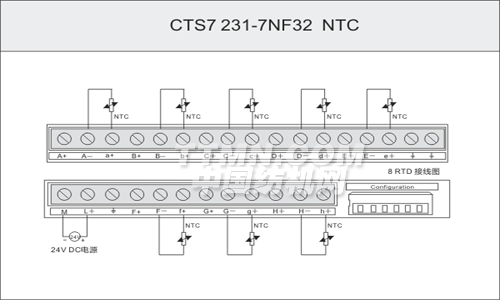

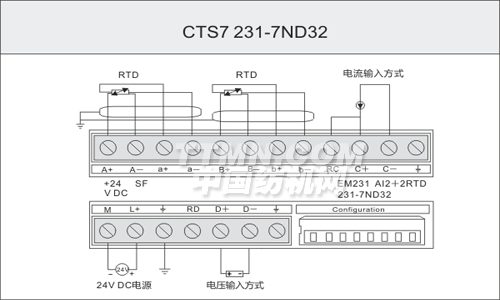

接线图：
