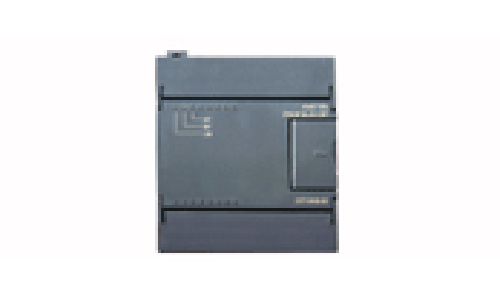

EM277B DP从站模块
发布时间:2015-03-27
PROFIBUS-DP从站接口模块,光电隔离。
自适应波特率,最高通信速率12Mbps,光电隔离技术,可靠性高,抗干扰能力强。
概览:
主要特点
- 光电隔离技术,抗干扰能力强,可靠性高
- 集成终端电阻,总线采用接线方式,无需专用网络接头
- 供电电源有反接保护和浪涌吸收功能,适用于恶劣工业环境
- 可以独立作为从站,能带6个扩展模块
使用规范
- 信号线应采用屏蔽双绞线,且屏蔽线要双端接地
- 在系统有良好接地的情况下模块的接地端应接到地线上,否则不接地
- 如果作为最后一个站,终端电阻应打在ON的位置
订货数据
规格参数 |
订货号 |
TrustPLC CTSC-200 EM277B PROFIBUS DP从站模块,1.5Mbps,隔离RS485 |
CTS7 277-0AB32 |
常规 |
|
端口数 |
1 |
电气接口 |
隔离RS485 |
本机I/O |
0 |
PROFIBUS-DP/MPI波特率(自动设置) |
9.6、19.2、45.45、93.75、187.5和500K;1、1.5M |
协议 |
PROFIBUS-DP V0 |
电缆长度 |
|
至多187.5千波特 |
屏蔽1000米 、非屏蔽150米 |
500K波特~1.5兆波特 |
屏蔽500米 、非屏蔽50米 |
网络性能 |
|
站地址设置 |
1至125(由拨码开关进行设置) |
每段最大站数 |
32 |
每个网络最大站数 |
126(包含地址为0的编程站) |
MPI连接 |
—— |
24VDC输入电源要求 |
|
电压范围 |
20.4至28.8VDC(2类或PLC的传感器电源) |
最大电流(模块通讯端口的激活) |
1.5A尖峰,非破坏性电流 |
纹波噪声(<10Mhz) |
<1V峰间值(最大值) |
24VDC输出电源 |
|
提供电流 |
400mA (最大) |

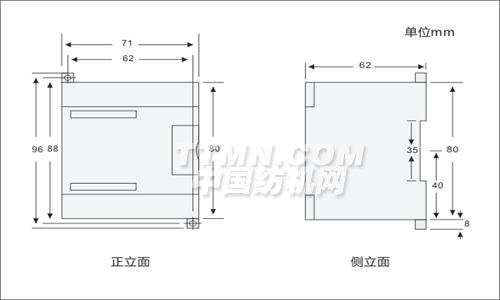

安装规格:

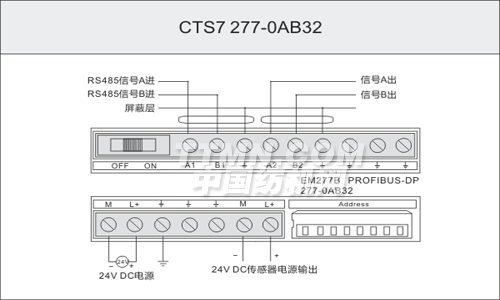

接线图:

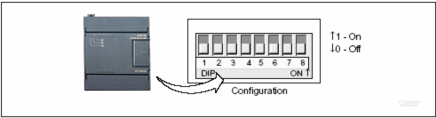

地址开关设置
DIP开关SW1-8,用二进制数表示,其中SW1为最低位,SW8为最高位(必须打到“OFF”),SW1-SW7打到“ON”表示“1”,打到“OFF”表示“0”具体计算如下:
地址=SW1×20+ SW2×21 +SW3×22 +SW4×23+ SW5×24+SW6×25 +SW7×26
终端电阻设置
终端电阻 |
含义 |
ON |
表示处于网络最后一个节点 |
OFF |
表示处于网络非最后一个节点 |
