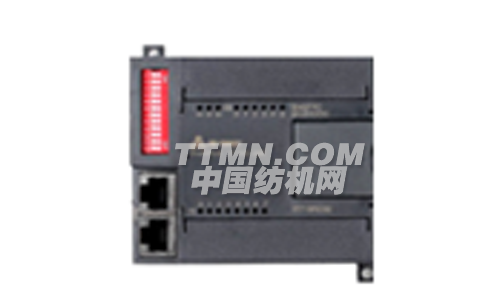

EM277C,CAN从站模块
发布时间:2015-03-27
CANopen 从站接口模块,光电隔离,自带两个RJ45 CANopen通讯口,与CAN主站系统组成分布式控制系统;可扩展7个CTSC 200模块,自带8DI/6DO 晶体管输出;自带12PIN拨码开关,提供站地址选择、波
概览:
规格参数 |
订货号 |
TrustPLC CTSC-200 EM277C CANopen从站模块,24VDC电源,8DI×24VDC,6DO×24VDC,可扩展7个模块 |
CTS7 277-0AC32 |
数字量输入 |
||
常规 |
24 VDC输入 |
|
类型 |
漏型/源型(IEC 类型1 源点) |
|
额定电压 |
典型地,4毫安时为24 VDC |
|
允许的最大连续电压 |
30 VDC |
|
电涌电压 |
35 VDC持续0.5 s |
|
逻辑1(最小) |
在2.5mA时为14 VDC |
|
逻辑0(最大) |
在1mA时为5VDC |
|
输入延迟 |
6.4 ms(最小6.3 ms)) |
|
两线制接近开关(Bero) 允许的泄漏电流(最大值) |
1毫安 |
|
隔离(现场到逻辑电路) 光学(电流的) 隔离群组 |
是 500 VAC,1分钟 参见接线图 |
|
同时接通输入点数 |
8(全部为55°C) |
|
电缆长度(最大) |
屏蔽 |
500米标准输入 |
未屏蔽 |
300米标准输入 |
数字量输出 |
|
常规 |
+24VDC晶体管输出 |
类型 |
固态-MOSFET(源型) |
额定电压 |
24 VDC |
电压范围 |
20.4~28.8 VDC |
逻辑0(最大) |
最大0.1 VDC(10K欧姆电阻负载) |
逻辑1(最小) |
最小20 VDC |
输出电流 |
|
信号“1”(最大) |
0.75A |
输出组数 |
1 |
每组输出点数 |
6 |
同为ON的输出点数 |
6 |
每组最大电流 |
4.5A |
灯载 |
5W |
接触电阻 |
0.3欧姆,最大0.6欧姆 |
每点漏电流 |
最大10微安 |
浪涌电流(最大) , , |
8A,100毫秒 |
隔离 |
光耦隔离,500 VAC,持续时间1分钟以内 |
每组间隔离 |
是 |
输出延时 |
|
关-开 |
最大15微秒 |
开-关 |
最大130微秒 |
两个输出并联 |
是,仅输出同组时 |
电缆长度(最大值) |
|
屏蔽 |
500米(标准输出) |
非屏蔽 |
150米(标准输出) |
CAN通讯口引脚分配
连接器 |
插针号 |
信号描述 |
RJ45 (EM277C) |
1 |
CAN_H |
2 |
CAN_L |
|
3 |
|
|
4 |
|
|
5 |
|
|
6 |
|
|
7 |
|
|
8 |
|
|
屏蔽层 |
屏蔽地 |
拨码号 |
使用方法 |
|||||||
节点地址DIP1-DIP7 |
二进制数表示,1为低位,7为高位。 (注:0是全局地址,使用时禁止设为0地址) |
|||||||
波特率 DIP8-DIP10 |
二进制数表示,DIP8为低位,DIP10为高位 |
|||||||
拨码 |
100 |
010 |
110 |
001 |
101 |
011 |
111 |
|
波特率(kbit/s) |
20 |
50 |
125 |
250 |
500 |
800 |
1000 |
|
最大长度(m) |
2500 |
1000 |
500 |
250 |
100 |
50 |
25 |
|
终端电阻DIP11 |
设备处在网络端头处需要拨到“ON”的位置,其他拨到“OFF”的位置 |
|||||||
保留 DIP12 |
---- |

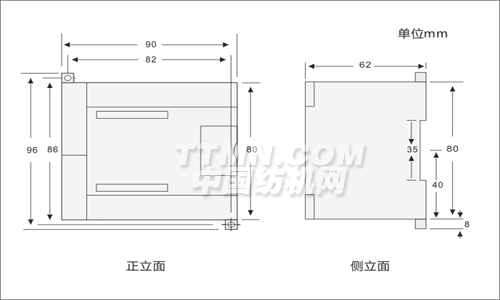

尺寸图:

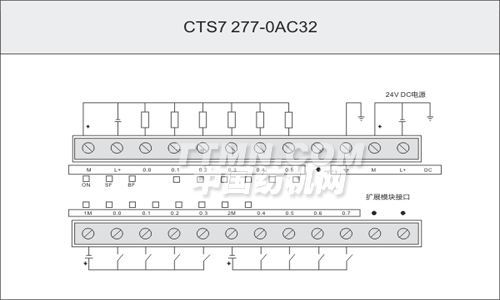

接线图:
