工业以太网模块，CP6451-2MPI，8*PLC
发布时间：2015-03-27
CP6451-2MPI，TCP/IP TO MPI，8*PLC，24VDC电源。工业以太网转MPI协议，最大支持8个MPI连接，支持合信技术CTSC-100/CTSC-200系列PLC连 接；使用CP6451-xMPI网关模块，用户通过Internet可以对远程CTSC-100/200 PLC进行编程调试和监控；具有NAT穿透
概览：
| 规格 | 订货号 |
| CP6451-2MPI，TCP/IP TO MPI，8*PLC，24VDC电源 | CTSE 645-1AB10 |
功能特性：
|
规格 |
描述 |
|
|
物理特性 |
||
|
尺寸(W*H*D)mm |
45.2×96×47 |
|
|
电源特性 |
||
|
输入电压范围 |
20.4到28.8VDC（有防反接保护） |
|
|
短时掉电允许时间 |
常规在24VDC下为10毫秒 |
|
|
RS485端口提供+5V电源 |
电流：500mA/电压：+5V （提供终端电阻的工作电源） |
|
|
通信功能 |
||
|
TCP/IP连接数量 |
最多可同时连接8个TCP/IP客户端 |
|
|
物理端口 |
RJ45端口 |
DSub连接器孔型（RS485端口） |
|
通信协议 |
TCP/IP协议 |
MPI主站协议 |
|
波特率 |
10Mbps/100Mbps自适应 |
9.6kbps/19.2kbps/187.5kbps |
|
电缆长度 |
屏蔽双绞线介质（STP），每段最大长度100m |
带有隔离中继器：波特率为187.5kbps时1000米，9.6kbps时1200米。 不带隔离中继器：50米 |
|
最大站点数 |
不限 |
8 |
|
隔离 |
隔离 |
隔离 |
|
安全特性 |
||
|
用户配置参数掉电保存 |
保存的参数有：设备名称，IP地址，端口，子网掩码，网关地址，RS485口的MPI地址，波特率，最高站地址和地址间隔刷新系数。 |
|
|
复位 |
复位按钮的出厂默认参数： |
|
|
设备名称：CP6451-xMPI |
IP地址：192.168.1.200 |
|
|
端口：20000 |
子网掩码：255.255.0.0 |
|
|
网关地址：192.168.1.1 |
RS485口的MPI地址：0 |
|
|
波特率：9.6kbps |
最高站地址：31 |
|
|
地址间隔刷新系数：10 |
|
|
|
软件特性 |
||
|
iNet软件 |
MagicworksiNetV1.00(包括V1.00) |
|
|
OPCServer软件 |
MagicWorksOPCServerV1.08以上（包括V1.08） |
|
|
编程软件（支持使用网关模块对PLC编程的版本） |
MagicWorksPLCV1.71以上（包括V1.71） |
|
相关下载：
4、iNet软件。

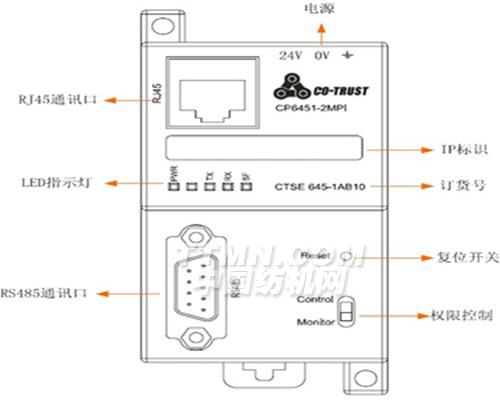

安装规格：外形结构
复位开关
复位开关：针孔式，长按1s待红色SF灯不再快闪后松开，用户配置参数。
权限控制开关
LED显示
要求RJ45水晶头采用自带LED显示（有数据传输时LED会闪烁）的类型，前面板上LED指示灯规格如下：
表1 LED指示灯
|
LED指示灯 |
颜色 |
含义 |
|
PWR |
绿色，持续点亮 |
显示+24V外部电源已连接 |
|
LNK |
绿色，持续点亮 |
模块已连接上服务器 |
|
RX |
绿色，闪烁 |
RS485口正在接收字节 |
|
TX |
绿色，闪烁 |
RS485口正在发送字节 |
|
SF |
红色，持续点亮 |
IP地址冲突 |
|
快闪 |
当前正在进行复位操作 |
电源接线规格
24V外部电源输入接线端子引脚定义：
表2 24V外部电源输入接线端子引脚定义
|
引脚 |
描述 |
|
1 |
L+(DC24V) |
|
2 |
M(0V) |
|
3 |
PE(接地) |
