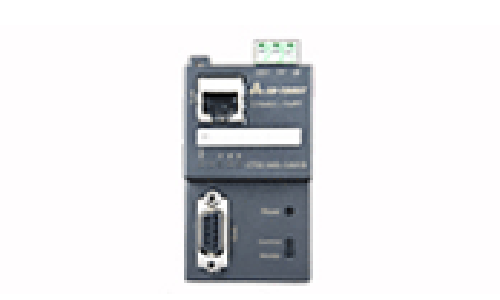

工业以太网模块,CP6451-1MPI,1*PLC
发布时间:2015-03-27
CP6451-1MPI,TCP/IP TO MPI,1*PLC,支持远程编程和数据监控,24VDC电源;
支持合信技术CTSC-100/CTSC-200系列PLC连接;提供读/写功能选择,可选择监视和控制PLC地址数据。使用CP6451-xMPI
概览:
订货数据
规格参数 |
订货号 |
CP6451-1MPI,TCP/IP TO MPI,1*PLC,支持远程编程和数据监控,24VDC电源 |
CTSE 645-1AA10 |
功能特性:
规格 |
描述 |
|
物理特性 |
||
尺寸 (W * H * D)mm |
45.2×96×47 |
|
电源特性 |
||
输入电压范围 |
20.4到28.8 VDC(有防反接保护) |
|
短时掉电允许时间 |
常规在24 VDC下为10毫秒 |
|
RS485端口提供+5V电源 |
电流:500mA / 电压:+5V (提供终端电阻的工作电源) |
|
通信功能 |
||
TCP/IP连接数量 |
可连接1个TCP/IP客户端 |
|
物理端口 |
RJ45端口 |
DSub连接器孔型(RS485端口) |
通信协议 |
TCP/IP协议 |
MPI主站协议 |
波特率 |
10Mbps/100Mbps自适应 |
9.6kbps/19.2kbps/187.5kbps |
电缆长度 |
屏蔽双绞线介质(STP),每段最大长度100m |
带有隔离中继器:波特率为187.5kbps时1000米,9.6kbps时1200米。 不带隔离中继器:50米 |
最大站点数 |
不限 |
1 |
隔离 |
隔离 |
隔离 |
安全特性 |
||
用户配置参数掉电保存 |
保存的参数有:设备名称,IP地址,端口,子网掩码,网关地址,RS485口的MPI地址,波特率,最高站地址和地址间隔刷新系数。 |
|
复位 |
复位按钮的出厂默认参数: |
|
设备名称:CP6451-xMPI |
IP地址:192.168.1.200 |
|
端口:20000 |
子网掩码:255.255.0.0 |
|
网关地址:192.168.1.1 |
RS485口的MPI地址:0 |
|
波特率:9.6kbps |
最高站地址:31 |
|
地址间隔刷新系数:10 |
|
|
软件特性 |
||
iNet软件 |
Magicworks iNet V1.00(包括V1.00) |
|
OPC Server软件 |
MagicWorks OPC Server V1.14以上(包括V1.14) |
|
编程软件(支持使用网关模块对PLC编程的版本) |
MagicWorks PLC V1.74以上(包括V1.74) |
相关下载:
4、iNet软件
安装规格:
外形结构

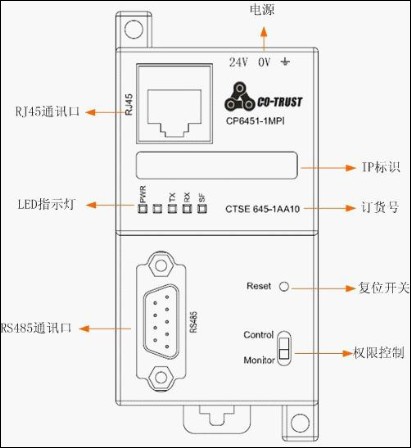

图1 网关产品外观结构图
复位开关
复位开关:针孔式,长按1s待红色SF灯不再快闪后松开,用户配置参数.
权限控制开关
图2 权限控制开关
LED显示
要求RJ45水晶头采用自带LED显示(有数据传输时LED会闪烁)的类型,前面板上LED指示灯规格如下:
表1 LED指示灯
LED指示灯 |
颜色 |
含义 |
PWR |
绿色,持续点亮 |
显示+24V外部电源已连接 |
LNK |
绿色,持续点亮 |
模块已连接上服务器 |
RX |
绿色,闪烁 |
RS485口正在接收字节 |
TX |
绿色,闪烁 |
RS485口正在发送字节 |
SF |
红色,持续点亮 |
IP地址冲突 |
快闪 |
当前正在进行复位操作 |
电源接线规格
24V外部电源输入接线端子引脚定义:
图3 电源接线端子
表2 24V外部电源输入接线端子引脚定义
引脚 |
描述 |
1 |
L+(DC24V) |
2 |
M(0V) |
3 |
PE(接地) |
