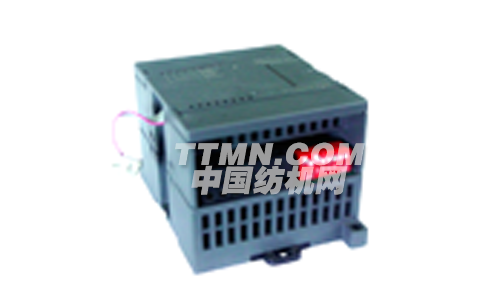

EM231 称重模块
发布时间:2015-03-27
2路称重传感器信号输入,光电隔离,采样率20Hz(单通道)/10Hz(双通道);6 VDC、每路150mA激励电源输出16位采样精度,采用硬件滤波技术,测量值更加准确稳定;供电电源有反接保护、浪涌吸收功能,可适用于恶劣的工作环境。
概览:
名称: |
EM231 称重模块 |
规格参数: |
2路传感器信号输入,16bit,采样率20Hz(单通道)/10Hz(双通道), 6 VDC、每路150mA激励电源输出 |
订货号: |
CTS7 231-7WB32 |
技术参数:
规格项目 |
CTS7 231-7WB32 |
功耗 |
5W |
电源损耗 |
|
+5VDC消耗电流 |
<140mA |
L+消耗电流 |
<100mA |
L+线圈电压范围 |
20.4-28.8VDC |
LED指示灯 |
电源指示良好ON=24VDC供电正常,OFF=无24VDC供电 SF:闪烁=输入信号错误,OFF=无错 |
输入类型 |
应变仪,采用4线或6线技术接线方式 |
输入范围 |
0~1mV/V 0~2mV/V 0~3mV/V 0~4mV/V |
输入点数 |
2AI |
隔离特性 |
|
现场至逻辑 |
500VAC |
现场至24VDC |
500VAC |
24V到逻辑 |
500VAC |
共模输入范围(输入通道至输入通道) |
0 |
共模抑制 |
>120dB@120VAC |
输入分辨率 |
|
温度系数零点 |
≤±0.1uV/K |
测量原理 |
Sigma-Delta |
到传感器的导线长度 |
最大500米 |
噪声抑制 |
85db@50Hz/60Hz |
数据字格式 |
电压:0至+32000 |
分辨率 |
16位 |
基本误差 |
0.05%Fs |
重复性 |
0.1%Fs |
安装规格:
端子连接
称重模块是一款高精度的测量模块,它必须可靠的测量低信号电平(大约1.5uV)。因此,要获得无故障的操作,合适的组装和电缆连接是至关重要的。
在连接称重传感器时,应遵守如下规则:
Ø 如果准备连接一个以上传感器(称重传感器必须并联),则必须使用一个接线盒。若称重传感器到模块或到接线盒的距离大于称重传感器可用电缆的长度,应该使用专门的延长盒。
Ø 电缆的屏蔽始终应通到接线盒或延长盒的电缆压盖处。
Ø 规定的线路上应使用纽绞线对电缆,而且应该屏蔽:
---传感器线SEN+/SEN-;
---测量电压线SIG+/SIG-;
---电源电压线EXC+/EXC-。
Ø 屏蔽线必须接到屏蔽接头卡子上。
1、四线制接法
连接四线制传感器时,一定要在接线盒中将EXC+与SENS+短接,EXC-与SENS-短接,否则称重模块可能无法正常工作。
2、六线制接法
3、模块接线图
拨码开关设置
拨码开关配置 |
||
拨码开关1、2、3、4、5、6 |
设置 |
功能 |
SW1、2 |
01 |
选择1mV/V传感器类型 |
00 |
选择2mV/V传感器类型(默认) |
|
10 |
选择3mV/V传感器类型 |
|
11 |
选择4mV/V传感器类型 |
|
SW3 |
0 |
选择双通道工作模式(默认) |
1 |
选择单通道工作模式 |
|
SW4 |
0 |
选择滤波方式1(默认) |
1 |
选择滤波方式2 |
|
SW5、6、7、8 |
00 |
保留 |
备注: Ø 默认状态:000000 Ø 滤波方式根据调试,需要由软件进行设置 |
