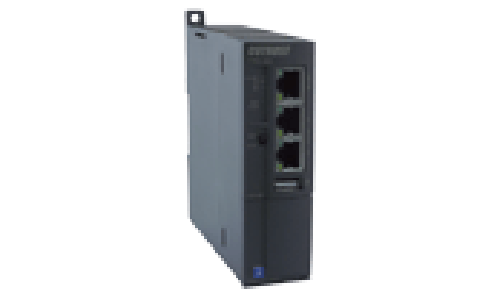

H35-00/H36-00主控模块
发布时间：2015-03-27
采用主频高达720MHz的中央处理器；
本机自带1个 Ethernet通信口，2个RS485通讯口，PORT0和PORT1；

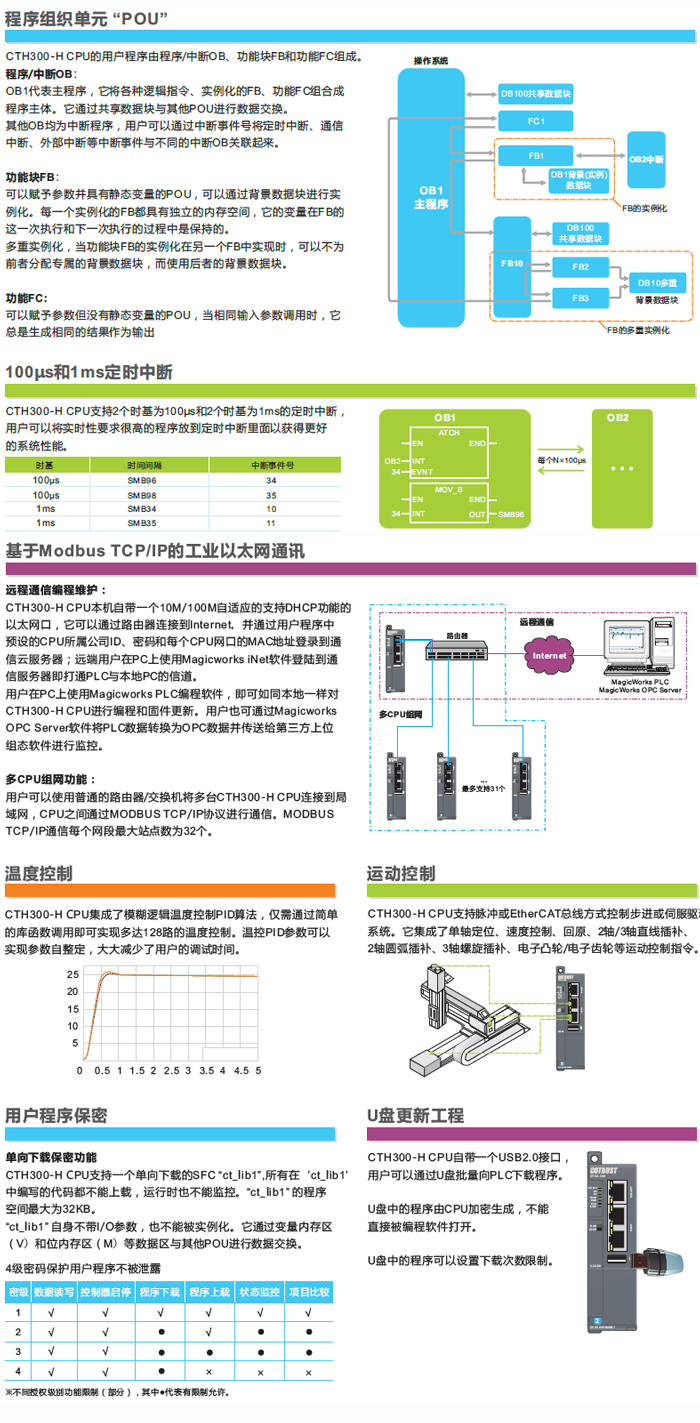

概览：
订货数据
|
名称 |
规格描述 |
订货号 |
|
H35-00 |
CTH300-H系列标准型CPU，128KB程序空间，128KB数据空间，16KB掉电保持数据空间；
双PPI/自由通信接口，1个以太网通信口，1个USB接口
|
CTH3 H35-000S1 |
| H36-00 |
CTH300-H系列标准型CPU，256KB程序空间，256KB数据空间，32KB掉电保持数据空间；
1个PPI/自由通信接口，1个以太网通信口，1个EtherCAT通信口，1个USB接口，基本运动控制功能。
|
CTH3 H36-000S1 |

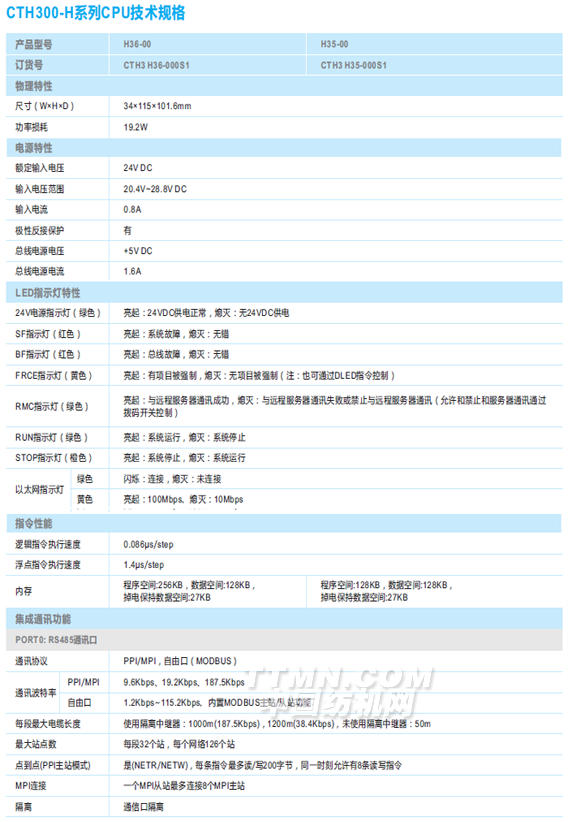

基本特性：
安装规格：
接口规格

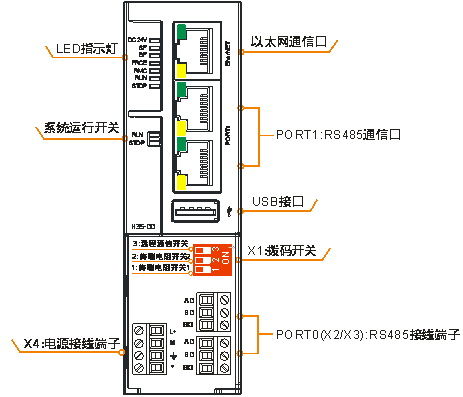

（1） 接口示意图
（2） 接口定义
1、 H35-00的电源接口定义
|
4位可拆卸端子 X4 |
符号 |
信号定义 |
|
|
L+ |
+24V电源 |
|
M |
+24V电源地 |
|
|
|
大地 |
|
|
-- |
-- |
2、H35-00的USB接口定义
|
USB接口 |
位号 |
信号 |
信号定义 |
|
|
1 |
V_BUS |
+5V电源 |
|
2 |
Data- |
数据- |
|
|
3 |
Data+ |
数据+ |
|
|
4 |
GND |
地 |
3、 H35-00的标配以太网接口定义
|
单网口接口 |
位号 |
信号 |
信号定义 |
|
|
1 |
TX+ |
数据发送正端 |
|
2 |
TX- |
数据发送负端 |
|
|
3 |
RX+ |
数据接收正端 |
|
|
4 |
TERM |
-- |
|
|
5 |
TERM |
-- |
|
|
6 |
RX- |
数据接收负端 |
|
|
7 |
TERM |
-- |
|
|
8 |
TERM |
-- |
4、 H35-00的RS485接线接口定义
|
6位可拆卸端子 |
信号 |
信号定义 |
|
|
A0 |
PORT0接口RS485信号A |
|
B0 |
PORT0接口RS485信号B |
|
|
SG |
PORT0接口RS485信号地 |
|
|
A0 |
PORT0接口RS485信号A |
|
|
B0 |
PORT0接口RS485信号B |
|
|
SG |
PORT0接口RS485信号地 |
5、 H35-00的RS485通信接口接口定义
|
双网口接口 |
位号 |
信号 |
信号定义 |
|
|
1 |
-- |
-- |
|
2 |
-- |
-- |
|
|
3 |
-- |
-- |
|
|
4 |
B1 |
PORT1接口RS485信号B |
|
|
5 |
A1 |
PORT1接口RS485信号A |
|
|
6 |
-- |
-- |
|
|
7 |
SG |
PORT1接口RS485信号地 |
|
|
8 |
-- |
-- |
6、H35-00的两态开关拨码定义
|
两态开关 |
位号 |
拨码方向 |
信号定义 |
|
|
ON |
向上 |
系统运行 |
|
OFF |
向下 |
系统停止 |
7、 H35-00的DIP开关拨码定义
|
DIP开关 |
位号 |
符号 |
信号定义 |
备注 |
|
|
1 |
Term-PORT0 |
终端电阻开关1（PORT0） |
ON：有终端电阻； OFF：无终端电阻 |
|
2 |
Term-PORT1 |
终端电阻开关2（PORT1） |
ON：有终端电阻； OFF：无终端电阻 |
|
|
3 |
RMC-SW |
远程控制开关 |
ON：远程控制允许；OFF：远程控制禁止 |
