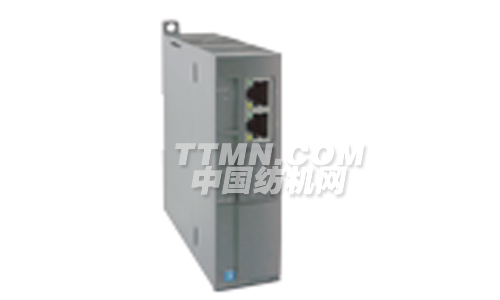

CTH300 INT-00 中继模块
发布时间：2015-03-28

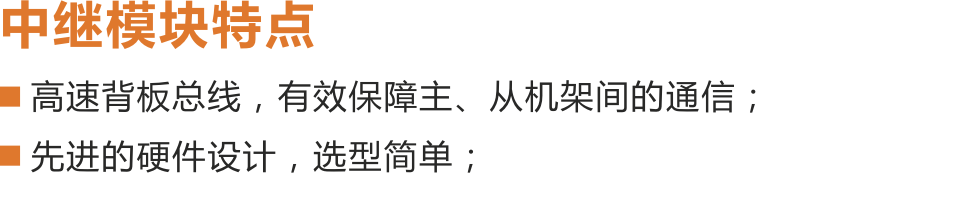

高速背板总线，有效保障主、从机架间的通信；
先进的硬件设计，选型简单。
概览：
订货数据
|
产品名称 |
订货号 |
|
INT-00中继模块 |
CTH3 INT-000S1 |
功能特性
|
功能类别 |
功能项 |
描述 |
|
扩展功能 |
扩展总线接口 |
提供总线扩展功能 |
|
通讯功能 |
中继间接口 |
提供中继之间通信接口 |
|
扩展功能 |
扩展功能 |
提供允许扩展8个I/O模块 |
|
隔离功能 |
电源隔离 |
外部电源与系统电源之间隔离 |
|
保护功能 |
电源保护 |
供电电源端提供反接保护功能及浪涌吸收功能 |

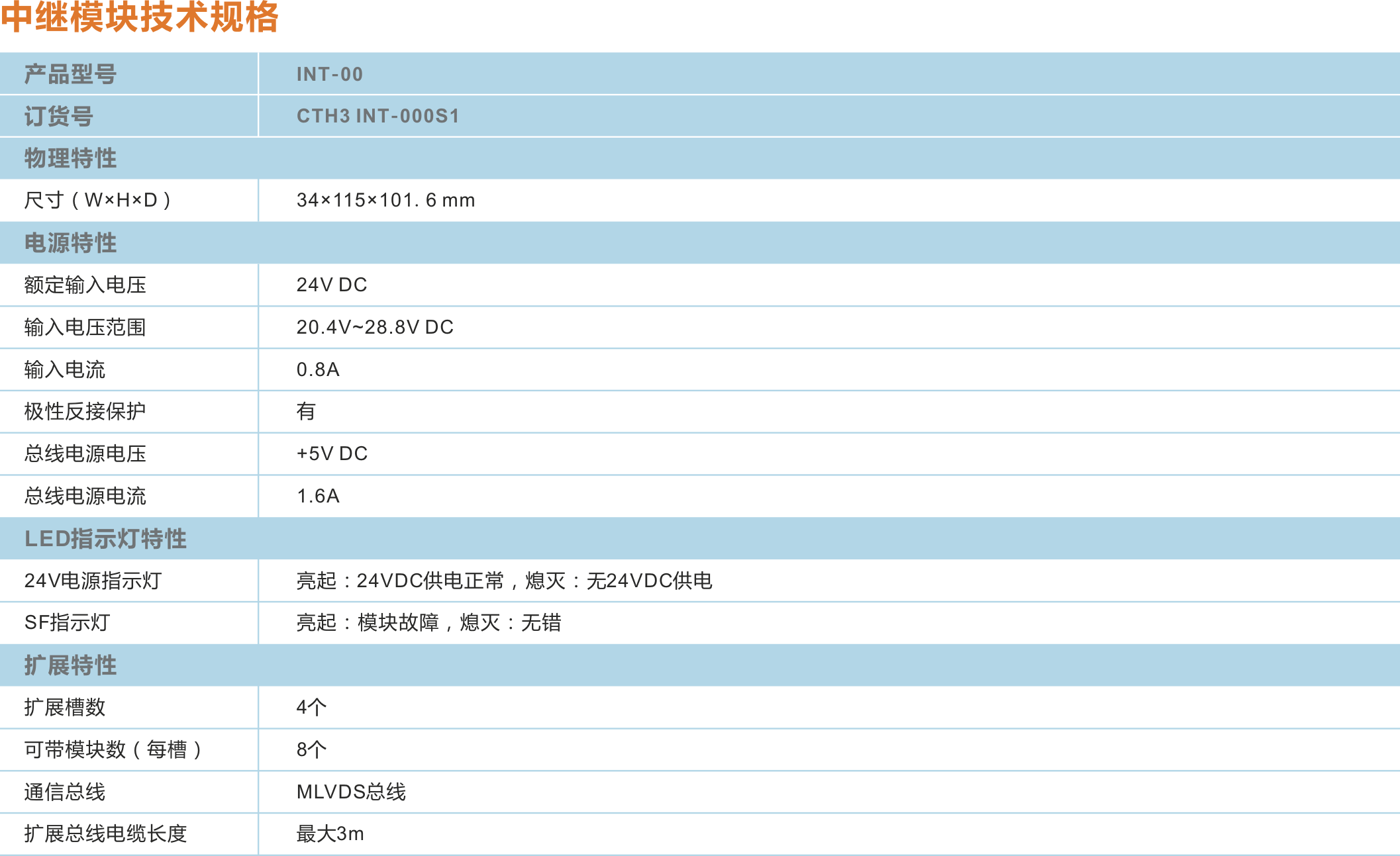

安装规格：
接线规格

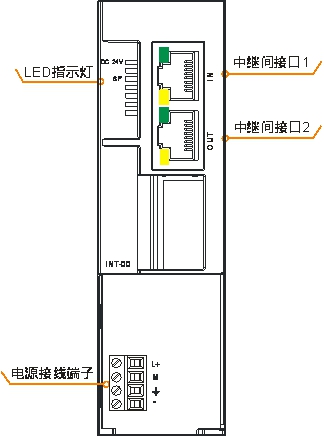

（1）接口示意图
请按照以下说明连接中继模块，如果接错则会导致通信失败。
中继间接口1（IN）：连接上一个中继模块的接口（若为第一个中继模块，此口不接）。
中继间接口2（OUT）：连接下一个中继模块的接口（若为最后一个中继模块，此口不接）。
（2）接口定义
1、 INT-00的电源接口定义
|
4位可拆卸端子 |
位号 |
信号 |
信号定义 |
|
|
1 |
L+ |
+24V电源 |
|
2 |
M |
+24V电源地 |
|
|
3 |
|
大地 |
|
|
4 |
-- |
-- |
2、 INT-00的双RJ45接口定义
|
|
位号 |
信号 |
信号定义 |
|
1 |
BUS_CLK_A |
总线时钟 |
|
|
2 |
BUS_CLK_B |
总线时钟 |
|
|
3 |
BUS_DAT_A |
总线数据 |
|
|
4 |
BUS_DAT_B |
总线数据 |
|
|
5 |
ADDR_A |
配置地址 |
|
|
6 |
ADDR_B |
配置地址 |
|
|
7 |
INT_A |
中断 |
|
|
8 |
INT_B |
中断 |
