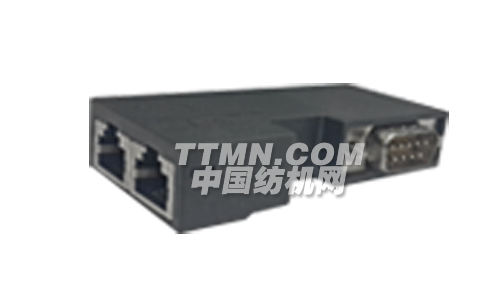

DB9T2RJ45 连接器
发布时间：2015-03-28
适用于CTSC-100系列CPU、所有CTSC-200系列CPU；
RS485->RJ45转换接头。
概览：
订货数据：
|
产品名称 |
型号规格 |
订货号 |
|
DB9T2RJ45连接器 |
90度网络接头，DB9转RJ45，不隔离；1个DB9接口，2个RJ45网口 |
CTS7-972-0BA12 |
技术规格：
|
功能类别 |
描述 |
|

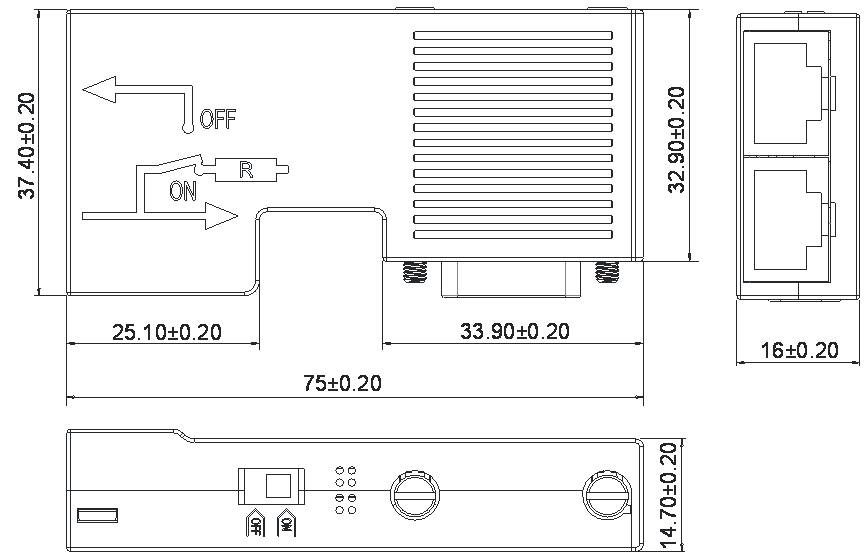

外形尺寸 |
75mm×37.4mm×16mm |
|
适用PLC |
带DB9接口（RS485）的合信PLC |
|
电缆引出线 |
90°电缆出线 |
|
传输速率 |
9.6Kbit/s到187.5Kbit/s |
|
端接电阻 |
集成电阻器组合，可使用一个滑触开关选择，如果连接有电阻器，则引出总线是断开的。 |
|
接口 |
9针D-Sub插头 |
|
RJ45插座 |
|
|
输入电压，电流范围 |
工作电压范围：4.75~5.25V，最大电流：5mA |
|
输入输出信号 |
不隔离 |
|
允许环境条件 |
工作温度：0℃~+60℃ |
|
运输/贮存温度：-25℃~+80℃ |
|
|
相对湿度：最大75%，+25℃时 |
通信端口及引脚定义：
|
接口 |
接口类型 |
用途 |
|
PROFIBUS |
9针D-Sub插头 |
用于连接PROFIBUS节点设备 |
|
网络口 |
RJ45插座 |
用于连接PROFIBUS电缆 |
RS485接口（针式公头）：
|
DB9连接器 |
插针号 |
信号 |
|
|
1 |
机壳地 |
|
2 |
/ |
|
|
3 |
RS485信号B |
|
|
4 |
/ |
|
|
5 |
逻辑地 |
|
|
6 |
/ |
|
|
7 |
/ |
|
|
8 |
RS485信号A |
|
|
9 |
/ |
|
|
连接器外壳 |
机壳接地 |
RJ45接口（标准网口插座）：
|
RJ45连接器 |
插针号 |
RS485信号 |
|
|
1 |
/ |
|
2 |
/ |
|
|
3 |
信号B |
|
|
4 |
信号B |
|
|
5 |
信号A |
|
|
6 |
信号A |
|
|
7 |
逻辑地 |
|
|
8 |
逻辑地 |
|
|
连接器外壳 |
机壳接地 |
