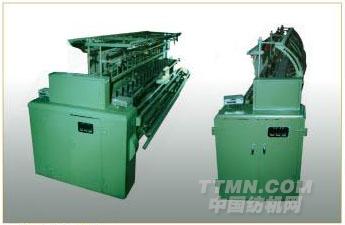

B701系列摇纱机
靖江市经纬纺织机械厂
2012年01月12日 来源：中国纺机网编辑部
公司名称：靖江市经纬纺织机械厂 .gif){kind=small}
..jpg)
主要结构:
本机主要由机架、传动喂纱、纱框输送、计数、电气等部分构成。
▲机架部分主要包括机头箱，中间机架、尾机架、机画板、底撑等构成。
▲传动部分主要由电机、传动轮、橡胶三角带、链轮、链条等构成。其作用是通过各组传动机构，带动纱框转动、导纱杆移动、输送带移动和计数表工作。
▲喂纱部分主要由喂纱架和导纱杆组成，作用是将纱锭上的纱经导纱钩等导至纱框，开启机器，即可回框成绞。
▲纱框部分主要由纱框轴，纱框撑和铝合金纱管及落纱盘等组成，是本机的主要工作部分。
▲输送部分专为输送空锭管而设，它的作用是将空锭管输送至机架的输出口，以便于收集整理。
▲计数部分的主要作用是控制单绞的圈数，从而达到满绞自停的作用，它的主要构件为电子计数仪。
本机器的计数部分选用电子计数仪进行计数。
用途：
▲B701A型绒线摇纱机是用来将FB643型（或FB741型）绒线合股机加工出来的，绕在纱管上的顷线（筒子），摇成一定周长和一定圈数的绞纱。
▲B701A型摇纱机在原有的基础上，进行了新的改进，使结构更加先进合理，降低了机器噪声，减轻了劳动速度，并能适用多种纱锭进行回框。
主要技术参数：
▲型式：双面上喂入下框式
▲锭数：每面40锭共80锭
▲锭距：110毫米成品字形排列
▲纱框周长调节范围：1600毫米-2300毫米，一般使用1700-2100毫米
▲纱框转速：108转/分
▲两纱框中心距：1140毫米
▲单绞圈数范围：0-9900圈
▲传动方式：双电机传动
▲机器外形：长5230×宽1910×高1760
▲机器重量：约1800公斤
