JYFO系列蜂窝除尘机组
江阴精亚集团江阴市空调除尘设备厂
公司名称：江阴市精亚集团公司
.jpg)
JYFO系列蜂窝除尘机组
JYFO 系列蜂窝式除尘机组是精亚集团在除尘领域的特色产品，广泛应用于棉、毛、麻、化纤、造纸、烟草等轻纺工业，可有效过滤和收集纤尘，净化空气。
工作原理简述：
由第一级除尘机组和第二级除尘机组构成。第一级主要过滤、分离、收集被处理空气中的纤维和尘杂；第二级主要过滤、分离、收集第一级过滤后空气中的微粒粉尘，使空气净化到可以回用或排放的标准。
.jpg)

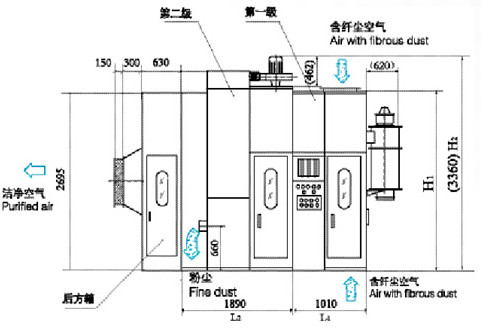

规格尺寸（表一）
型号规格 Type and SpecificationJYFO-Ⅲ-4JYFO-Ⅲ-5JYFO-Ⅲ-6JYFO-Ⅲ-7JYFO-Ⅲ-8
第一级
Stage
（Ⅰ）
圆盘
Disc盘径 Disc diameter (mm)Φ1600Φ2000Φ2300Φ2600Φ2600
过滤面积 Filter area (m2)1.802.943.774.674.67
滤网Media(目/英寸 mesh/inch)（不锈钢丝网 stainless steel net）60-120 mesh/inch
尺寸
Size长度Length L1(mm)1010+620（辅机 Fiber Compactor）=1630
宽度Width B1(mm)17402130252029103300
高度Height H1(mm)25802855
重 量 Weight (kg)650700770850950
装机容量 Total Power (kw)3.12
第二级
Stage
（Ⅱ）尘笼
Dust数量Quantity(只/排)24/430/536/642/748/8
过滤面积 Filter area (m2)17.622.026.430.835.2
滤料Fiter materialJM系列
尺寸
Size长度 Length L2(mm)1890
宽度 Width B2(mm)B1+350（辅机 Fib
高度 Height H2(mm)(3360)
重 量 Weight (kg)12201340146015801700
装机容量 Total Power (kw)3.69
两级
Stage
（Ⅲ）尺寸
Size长度Length L(mm)2900+620=3520
宽度Width B(mm)B1+350（辅机 Fiber Compactor）
高度Height H(mm)(3360)
重 量 Weight (kg)18702040223024302650
装机容量 Total Power (kw)6.81
性能参数（表二）
型号规格
Type and
Specification处 理 风 量 Air-handling volume ×104 （m3/h）阻力
Pressure
drop
（pa）效率
Filtering
Efficieny
（%）
除 尘 系 统 Filtering system回风过滤
Return air
filtering
废 棉
Cotton waste粗特纱
Low count yarn中特纱
Mediu mcount yarn细特纱
Fine count yarn化纤纱
Chemical fiber yarn
JYFO-Ⅲ-41.4-1.61.6-2.02.0-2.42.4-2.82.8-3.43.2-4.0
≤250
≥99
JYFO-Ⅲ-51.8-2.02.0-2.52.5-3.03.0-3.53.5-4.24.0-5.0
JYFO-Ⅲ-62.1-2.42.4-3.03.0-3.63.6-4.24.2-5.04.8-6.0
JYFO-Ⅲ-72.5-2.82.8-3.53.5-4.24.2-4.94.9-5.85.6-7.0
JYFO-Ⅲ-82.8-3.23.2-4.04.0-4.84.8-5.65.6-6.66.4-8.0
