求精、创新、高效

　　　　　　　　　　　　　　　　　　　　　如皋市炜峰纺织机械有限公司

　
如皋市炜峰纺织机械有限公司，地处中国沿海对外开放的城市之一——如皋市桃园镇，与204国道、334省道、通盐高速、新长铁路交汇，与沪、苏、锡、常地仅一江之隔，交通十分便利。 本公司主要生产WF系列巡回吹吸清洁机，能与多种规格型号的粗纱、细纱、络筒、织布等需要吹吸清洁的纺织机械配套使用，近几年来都被山西经纬、上海二纺机、东台马佐里等整机生产企业所选用，产品已覆盖浙江、山东、河北、山西、江苏及新疆等地区。炜峰公司遍布全国的销售和服务网络可为客户提供及时周到的服务。峰公司本着“求精、创新、敢为人先；务实、高效、争创名牌”的经营理念竭诚为广大新老客户服务，携手共创美好未来!

　　　　　　　　　　总经理：刘峰鹤

WF系列巡回清洁器用于纺纱和织布厂对纺织机器及车间吹风，吸尘清洁，改善生产环境，提高产品质量。

WF－1直接转动

WF－11龙带转动

适用于单机及数台直线排列的机器

废料收集
1、单独采用纺织机器的负压收集。
2、采用集中收集系统，每套不超过10台。
3、采用清洁机本身负压收集（手掏吸棉）

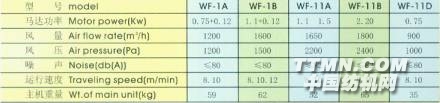

技术参数

适用于粗纱机、细纱机、络筒机、织布机、等各种纺织机械

用于细纱集中吸棉 用于细纱机

用于细纱龙骨机 用于细纱双联机

用于各种井线、捻线机

用于织布机

用于细纱单机 用于粗纱机

产品用途
WF型吹吸清洁机能与各种规格型号的粗纱、细纱、络筒、纱布等需要吹吸清洁的纺织机械配套使用。对纺织机各部位进行往复巡回清洁，有效地改善生产环境，可清除飞花和抑制尘屑积聚，减少因此附着造成的断头及条干不均的现象，能降低车间含尘量，提高产品质量，减轻工人的劳动强度，是优化环境，文明生产的理想设备。

机器结构及特征

1、WF型吹吸清洁机由风机、带轮系、机、架外吸、棉电气等部件组成，通风机安装在两根水平的矩形导轨上，采用中间带轮直径差原理，通过拔叉换向，同时完成驱动吹吸风机和往复巡回工作。利用外收集系统，每一巡回对清洁机机内所吸的飞花清洁一次，工作时自动关闭清洁机出风口，利用负压差吸除清洁机内飞花。
2、结构紧凑合理、维护保养简便、连续正常使用。
3、风机出风管有调节风门，可调节吹风量大小。
4、吹嘴有多种规格供用户选用，吹嘴口径有φ9、φ16、φ20、5孔φ5及6×20供七种，分直吹和斜吹嘴两种规格供用户根据生产实际情况自行调换。
5、废棉回收有单独，集中等多种形式，能适应各种型号的纺织设备及不同排列形式的机器对清洁机系列的要求。

安装与调试
安装顺序为：机器部件→通风部件→车头，车尾带轮部件→外吸棉部件→传动带→电器部件→吹吸风管与吹嘴的安装。
1、机器部件的装配，为减少电动机电源走线，选取主机有电源的一端为本机的车尾。在安装过程中应调整导轨的平面度，全长平面度误差不超过3毫米，内档距离为织机406±2毫米，细纱机等清洁机316±2毫米。将各螺钉紧固。
2、通风机部件转配，将该部件放在已装好的导轨上，注意外风门对着车尾。
3、车头、车尾带轮的装配，从车头方向看，应是左低右高倾斜。
4、外吸棉部件装配在尾端导轨上。如利用主机风源吸棉，就将吸棉波纹管与主机滤棉箱连接，采用单机吸棉波纹管与其连接。装好撞块，手动推拉清洁机，使外吸风管仲入进风罩内的深度为350－400mm，此时的拔叉正好碰上撞块，行程换向。注意风管在进风罩圆孔内的位置四周间隙应相对一致，然后拧紧支座上回定螺钉。
5、传动带安装，注意皮带上箭头方向与电动机方向一致，并将传动带涨紧，调整好被动轮位置，并加以紧固。

安装及使用

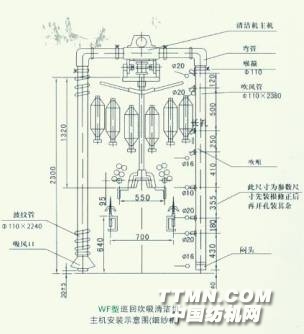

6、电器部件：按线路图接好电源线和电动机导线，按照装配图

要求确定电动机旋向。清洁机可单独控制，也可与纺织主机整体控制。
7、吹吸风管及吹嘴的装配：吸风管下部有一扁吸口，吸口到吸地面距离20－35m为宜。吸风管上吹嘴应装配在无加强筋的面上（注意孔的位置与两侧对称），冲剪或划线刀剪φ30φ32圆孔，吹嘴的数量及吹口的大小根据所配套机器需要进行选择安装。
试车
试车前检查各部件是否装配正确，螺钉是否禁固。
擦清各部件上的油污以免粘挂飞花。按电器原理图接通电源后先试电机转向是否准确。
在清洁机按要求装完后，人工拉动皮带，检查转动部件应转动灵活，换向机构可靠，然后开车试运转并观察。

1、清洁机运行平稳，换向灵敏可靠，运行中转动带不与拔叉发生摩擦。
2、各吹嘴的风量大小适当，不当时对吹嘴进行调换。
3、进风罩内滤网上回花应能吸净，吸回花时两侧吸管上的风门应关闭严密不漏风。
维修与保养
1、每半月对清洁机做清洁工作一次。
2、每月检查一次传动带的松紧，当发现传动带松弛时，适当涨紧传动带，必要时可简短皮带，重新胶接。
3、每半年对机内尼龙滤网清洗一次，每年对吹吸风机的积尘清除一次。]
4、外吸棉收集的回花，应根据所纺纱支情况定期清除，一般每班不少于两次，否则会减小回花收集系统的负压，造成清洁机的积花吸不干净。
5、吹吸风机上三只皮带轮和被动轮芯轴上均装有压注油杯，每月压注高速润滑脂一次，对传动电机每年保养加油一次。

如皋市炜峰纺织机械有限公司
地址：江苏省如皋市桃园镇新华路
电话：0513－88545699 0513－88562188
传真：0513－88545698
邮编：226557
手机：13646199699
网址：www.ntwf.cn
E-mail：ntwf@ntwf.cn
