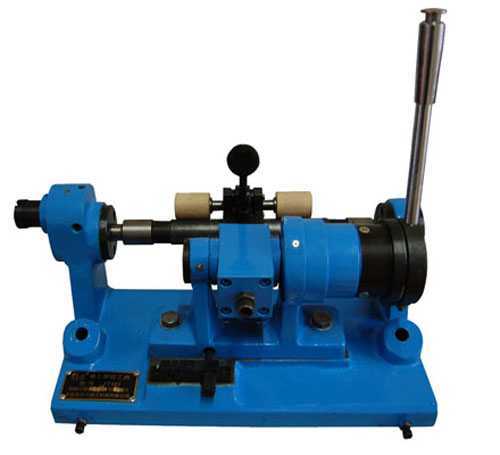

FU101磨上罗拉工具
发布时间:2013-09-03
磨上罗拉工具系A802AG磨皮辊机床的附具。专门磨砺粗、细纱双列滚珠上罗拉西氰胶管外园。
一、设计特点:①为解决磨皮辊装夹时力求让罗拉轴承皮辊的定位基准和轴承制造基准和在纱线机摇架上握持使用基准保持一致——皮辊在夹具工装上定位夹紧的方式与其在纱机上的工作状态相似。车头通过一对行星齿轮带动一根下罗拉旋转,胶辊在夹具中定位后在弹簧的作用下紧贴罗拉表面旋动传递扭矩完成磨削。②在加工过程中无需调头一次成型减少装夹时间。③两次装夹带来中心不一致性出现的径向跳动误差量。④和传统中心磨相比,减少了装卸尼龙帽重复劳动强度,缩短了磨砺时间。⑤两次调头磨的大小头难以保证,从而提高了精度。⑥使用本工装增强了磨床主机的寿命,改善了磨床主机频繁左右行走换挡的弱点。
二、主要参数
①、磨砺上罗拉胶管两头直径差≤0.015mm
②、磨砺上罗拉单头胶管直径差≤0.01mm
③、皮辊径向跳动≤0.01mm
④、罗拉加压重量4Kg左右
⑤、传动罗拉转速380转/分
⑥、上罗拉线速度≈0.58米/秒
⑦、外形尺寸:长480mm×宽230mm×高380mm
⑧、净重30kg
