在图中2中：1—除尘单元装在顶部；2—宽达1600mm滤网，拥有大除尘面；3—分配活门在工作宽度内分配原料；4—分离出的灰尘被永久吸走；5—带精细针布的开松罗拉会被刷成棉花色；6—四盏氖光灯均匀照射整个工作宽度区域；7—两台特殊照像机连续不断的扫描罗拉表面；8—32个喷嘴将异物分离出去并将异物导入吸风系统9；10—偏振光照单元；11—探测浅色和透明物体的特殊照像机；12—64×3喷嘴选择型的系统将探测到的异物引入到的异物分离出去；13—封闭的落杂转移辊将异物引入吸风气流；14—充满灰尘的废气将分离出的物质带走。
3、异物分离及除尘联合系统的特点：
⑴、特吕茨勒新开发研制的SECROPROP-SP-FE的喷嘴工艺利用了朔料在偏振光中程现彩色的物理特性的原理，偏振光生成自矩形的纤维通道的另一侧，这样特殊的相机可以对通过的纤维进行扫描。相机可探测到浅色聚丙烯和透明或半透明PE膜，在偏振光照射下产生的假彩色或比色。只要彩色的尺寸达到2×2mm就足以被探测到。新开发的喷嘴系统确保安全并有选择的分离异物，它有64×3个独立控制的喷气孔，可保证精确的排出异纤或异物并使纤维损失最少。（见图3）

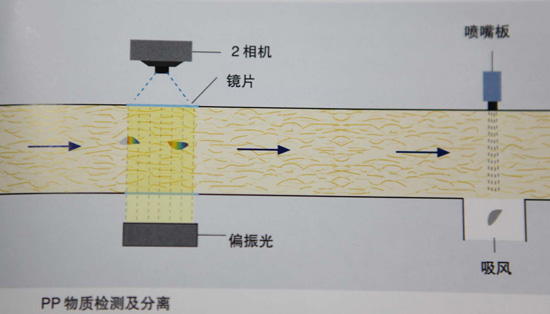

图3、应用偏振光可检测白色或浅色的PP，以及透明、半透明的异物；
⑵、SECUROMAT SP-F除尘及分离异物的联合系统及SECROPROP-SP-FE，是特吕茨勒的开松与清出异纤异物的新技术，也可以说是开清棉的重大进步，体现了柔和开松除杂的短流程的工艺技术。

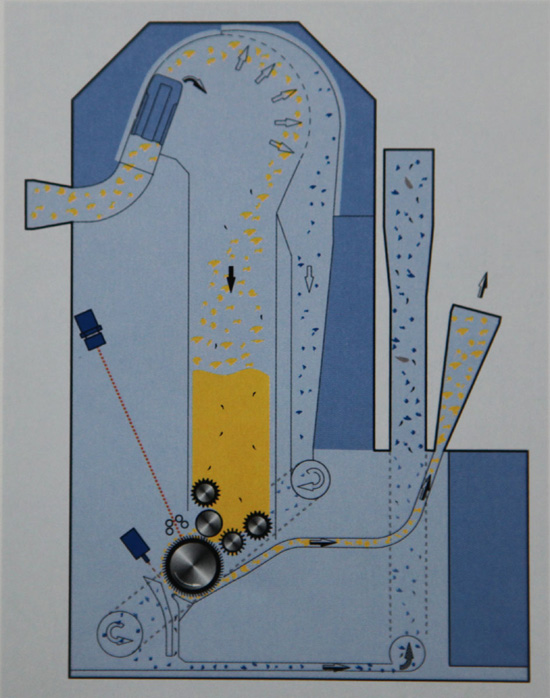

图4 一体式除尘装置的异物分离装置SECUROMAT SP-F
