武汉裕大华集团股份有限公司目前可生产高档提花汽车装饰布、窗帘窗纱、床上用品和提花衬衫面料等。原A631E型环锭捻线机因生产出的纱线接头多、强力不匀低和不能加工强捻线等因素，已不能适应公司产品结构调整的需要。

目前，国内外生产短纤倍捻机的厂家很多，随着国产短纤倍捻机技术的成熟，国产短纤倍捻机逐步取代进口短纤倍捻机。TDN-128B型短纤倍捻机以其价格低、结构简单、操作维护方便和用电省等特点逐步占领湖北短纤倍捻机市场。我公司从2010年至2013年分三批购买了40台TDN-128B型短纤倍捻机。

1主要结构及特点

TDN-128B型短纤倍捻机适用于棉、毛、麻、绢丝、化纤等纯纺及混纺短纤维的加工，该机可将单股或多股合股纱加捻成股线并直接卷绕成锥形筒子或圆柱形筒子。

1.1TDN-128B型短纤倍捻机主要结构

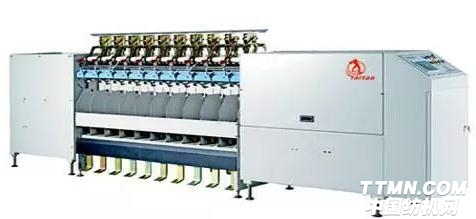

TDN-128B型短纤倍捻机主要由锭子、机架、齿轮箱、卷取成形、导纱、锭子刹车、电气箱等部件组成。全机结构着重于通用化和系列化。只需要变换少量零件就可以实现锭速、捻向、超喂率、交叉角和卷取筒管等不同规格和形式的变化。

1.2TDN-128B型短纤倍捻机主要特点

机器采用积木式设计，噪声低，安装便捷，操作简单，工艺稳定，保养清洁简便。同时其具有节能、维修成本低、操作清洁方便的特点，且设备零部件稳定耐用，使用成本较为低廉。

2生产实践

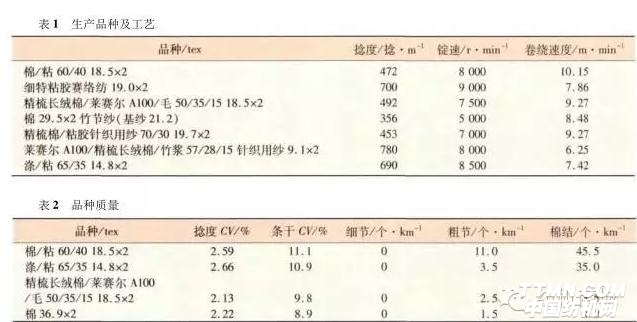

在使用TDN-128B型短纤倍捻机的几年中，我公司纺制了9.1tex×2～36.9tex×2股线。主要生产品种及工艺见表1。所有品种的质量均达到要求，空锭率为0，运转效率99%，好筒率99%，捻度CV在3%左右。部分品种质量见表2。

从表1和表2可以看出，TDN-128B型短纤倍捻机对产品的适应性比较广。虽然锭子转速和卷绕速度较低，但产品的捻度CV值较好，均在3%以内。筒纱卷装大，对于卷取筒子尺寸，平行筒子可做到直径280mm，重约2.5kg。纱线接头少、筒纱成形好。机器结构简单，改纺品种较快，适应于小批量的快上快下。

3维护和保养

为使TDN-128B型短纤倍捻机处于良好运行状态，提高纱线的产质量，保证设备安全运转并延长其使用寿命，在设备运转一定时间后，必须对其进行周期性的清洁和保养。

维护保养经验如下 ：

(1)每月对设备进行一次保养，内容为对车头电器柜、车尾齿轮箱、锭子回丝和传动齿轮进行清洁和加油。

(2)每半年对齿轮箱、锭胆和刹车转轴进行换油和加油。使油位保持在油标牌的指示位置。各带黄油嘴的轴承一年加一次锂基脂。

(3)每半年对下刹车、电动机、龙带、筒子架和导轮进行检查，清除飞花和回丝，对龙带张力进行调整。

4设备运转以来出现的问题及改进措施

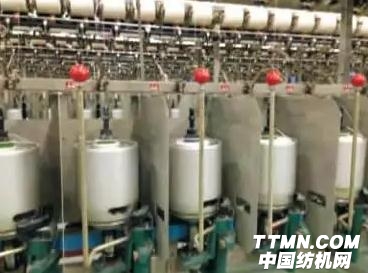

锭子高度低，形成气圈小，保证了纱线小张力加捻，但对值车工的操作造成困难，因锭子较低，值车工在接头引纱时要弯腰将锭子脱离龙带接触刹车皮而制动锭子，接完头后又要弯腰将锭子靠近龙带。经与厂家协商，安装了锭子手柄，以方便值车工操作。具体情况见图1。

筒子架夹盘轴承为带防尘盖的608单列向心球轴承，其防尘盖为金属材质，灰尘很容易通过间隙进入到防尘盖内，造成轴承出现干油或抱死现象，使得卷绕误差及捻度不匀增加。而塑料防尘盖密封性较好，将其更换为带有塑料防尘盖的轴承即可解决此问题。安装了吹吸风装置后，应及时对吹吸风轨道支架进行加强固定，以免支架在两端吹吸风装置调头时发生晃动。

结语

从3年来的生产实践可以看出，TDN-128B型短纤倍捻机性能良好，机械结构简单合理，便于保养和维修，工艺参数设置、调整方便，适应于小批量、多品种的生产。同时该设备价格较便宜，通过整机优化设计及采用较节能的BD1型锭子而具有一定的节能效果，且从产品质量来看，股线各项质量指标优良，捻度均匀度好，筒子成形良好，可满足使用要求，是具有市场竞争力的产品。
