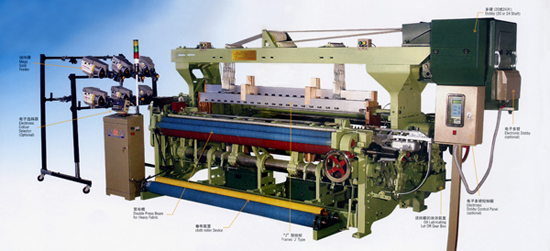

CL736型剑杆织机

主要特点：
1、独立式送经蜗轮箱，确保传动力矩；
2、大容量卷布装置，落布长度增加一倍；
3、短摇臂运动，可提高车速25%；
4、加大型轴盘片，纤经量增加40%；
5、卷布采用连续式卷取，提高布面的平整度；
6、短纤手四连杆打纬，能确保打纬力；
7、双压布辊式卷取，卷取平稳，保证涨力均匀；
8、轴承式经轴托脚，保证送经量的均匀；
9、六连杆引纬，确保剑头左右调整，引纬、接纬稳定可靠。

技术规格
公称筘幅： 2000毫米，2300毫米，2800毫米，3000毫米，3400毫米
速度： 150～250转/分
纱线范围： 棉6Ne～80Ne毛10Nm～135Nm 人造纤维900d～70d
功率： 2千瓦织机专用马达
开口： 上置式机械多臂，弹簧回综，最多24片综框。
引纬： 采用六连杆引纬，使剑头在前、后心有一定的静止时间。
打纬： 四连杆短牵扯手打纬
送径： 半积极外侧式机械送径，备有三后梁经纱涨力控制机构，经轴盘片直径φ550或φ400毫米。
卷取： 采用连继式卷取，分离式卷布，最大卷布直径φ400毫米。
经停： 接触式6列电气停经装置
纬停： 压电式传感器，具有高灵敏度，停车及时。
选色： 由多臂控制，最多6种颜色选纬。
布边： 由前两片综框带动的碳纤半综绞边及金属绞边器。
电气控制： 采用电子控制系统，控制电磁离合器，制动器的吸合和释放导操作功能。
润滑： 全机主要运转部份均采用培林结构，装有油嘴，个别轴衬采用润滑油结构需每天加油。
