上海新风色织厂污水处理工程的设计　

上海新风色织厂主要生产靛蓝纯棉防缩强固呢(俗称“牛仔布”)，产品全部外销。为扩大出口创汇，利用外贷资金引进新型剑杆织机和浆染联合机，进行技术改造，形成年产804.69万m牛仔布的新企业，同时建造日处理废水500m3的污水处理设施。于1991年9月起进行培菌和试运转。1992年10月经上海市环境监测中心监测，所有样品100%全部达到或优于上海市工业“废水”排放标准，验收合格投入正常使用。1.1　生产工艺 (1)全厂生产工艺：白纱→整经→浆染→织造→烧毛预缩→检验打包出厂 (2)染色车间生产工艺：白纱盘头→煮炼→染色→水洗→烘干→上浆→烘干→卷绕→送织造车间1.2　染色过程中主要使用的染料及助剂 染料：还原性靛蓝染料 助剂：烧碱、保险粉、渗透剂等1.3　污废水来源及特点1.3.1　生产废水 主要来源于染色车间中浆染机的煮炼和水洗工段，其中染缸下脚以及第一道水洗槽排水浓度较大，含有较多的染料，应浓淡废水分别处理。既利于回收染料，降低生产成本，又便于提高废水处理的质量，减少处理费用。1.3.2　生活污废水 主要来源于厕所、食堂、浴室等，性质同普通生活污水。1.4　总处理水量 按500m3/d设计，其中生产废水450m3/d，生活污废水50m3/d。1.5　处理前水质指标及分析 根据市纺织局化纤公司环境监测站和上海纺织工业环保监测中心室1988年1月25日～31日连续一周同时对该厂进行的水质测定，两单位所得数据还是比较接近的。因此以两单位所测数据的平均值作为处理前的水质指标(见表1)，并以此进行工艺设计。

表1　原水水质

<

样品	CODCr /mg/L	BOD5 /mg/L	SS /mg/L	NH3—N /mg/L	pH	BOD5 /CODCr
1#	2 284.67	1 035	721.5	2.195	10.04	0.453
2#	1 046.33	194.25	95.0	1.375	9.76	0.188
3#	903.4	204.8	116.0	1.155	9.47	0.227
4#	1 350.91	466.83	224.5	9.77	0.346
5#	690.35	237.13	52.5	1.24	8.92	0.402
6#	1 055.80	458.63	114.0	1.72	9.50	0.434
7#	1 243.70	498.38	123.5	1.64	9.58	0.401

其中1#水样是大扫除时所取水样，浓度偏高。因本工程拟采用染料回收装置，经回收后废水浓度会有较大改善，所以1#水样的水质不予考虑。 从2#～7#水样分析资料来看： (1)多数水样BOD5/CODCr比值为0.35～0.43之间，最不利值为0.188(2#水样)。因此一般来说该废水可生化性还是比较好的，采用以生化为主，辅以气浮的工艺流程是可行的。 (2)2#～7#水样BOD5值均＜500mg/L，因此采用好氧工艺是较合理的。 (3)若使出水BOD5≤30m

g/L,BOD5去除率需达到93.2%，因此采用延时曝气生化法较合适。 (4)只有当CODCr去除率高达92%时，出水CODCr才能达到上海市的排放标准CODCr≤100mg/L。在整个印染行业这是有一定难度的。1.6 处理后水质指标及分析 根据市环境监测中心1992年10月15日10∶00至10月16日10∶00一昼夜的监测采样，各生产工段设备均处于正常运行状态，生产负荷达到规定要求，以此作为污水处理后的水质指标(见表2)。

表2　处理后水质

排放口	pH	CODCr /mg/L	BOD5 /mg/L	SS /mg/L	色度 /倍	S2- /mg/L	油 /mg/L	NH3—N /mg/L
治理设施 进口	最大值 最小值 平均值	8.70 7.38	1 562 465 1 112	333 153 273	1 704 1 210 1 474	200 50 67	0.426 0.174 0.303
治理设施 出口	最大值 最小值 平均值	7.92 7.65	111 81.7 92.1	9.35 1.52 2.99	53 37 45	5 5 5	0.010 0.005 0.006	10.6 7.91 9.04	1.91 0.85 1.48
治理效率 /%			91.7	98.9	96.9	92.5	98.0
出口达标 率/%	100	75	100	100	100	100

从数据结果看，各项指标均达到或优于上海市排放标准(见表3)，特别是CODCr平均值<100mg/L，证明这套污水处理设施大体上适合该厂的污水治理，一般运行效果较好。

表3　上海市工业“废水”最高容许排放浓度值

序号	有害物质或项目名称及单位	最高容许排放浓度值
1	pH	6～9
2	CODCr/mg/L	100
3	BOD5/mg/L	30
4	SS/mg/L	200
5	色度/倍	100
6	S2-/mg/L	1
7	NH3—N/mg/L	15
8	油/mg/L	10

2　工艺流程

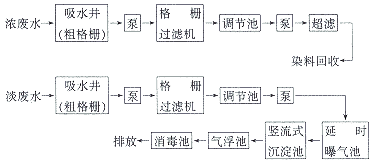

浓淡废水分别处理，浓废水经超滤回收靛蓝染料后，有机物浓度降低，减轻后续处理构筑物负荷，提高出水水质。

其中浓废水经超滤后的滤后水排入淡废水调节池；竖流式沉淀池中的泥用泵提升至真空过滤机，注入混凝剂，泥水分离，分离后的泥用车送往厂区煤渣堆场，分离出来的水流回淡废水调节池；竖流式沉淀池中的剩余污泥用泵提升，回流至延时曝气池；气浮池和消毒池分别注入混凝剂与消毒剂。

3　主要设备选择和构筑物设计

3.1　设计参数3.1.1　设计水量 按厂方提供资料为500m3/d，其中生产废水450m3/d，生活污水50m3/d。3.1.2　设计水质 生产废水：BOD5466.83mg/L，CODCr1 350.91mg/L 生活污水：BOD5200mg/L，CODCr400mg/L 混合废水水质：BOD5＝(466.83×450＋200×50）/500＝440.15mg/L CODCr＝(1 350.91×450＋400×50）／500 　＝1255.82mg/L 3.2　调节池 调节池容量按6h平均时废水量计。 长×宽×高＝8.2×4.35×3.5≈125m3。 停留时间＝125m3／（500m3／d/24h/d)＝6h。 为提高污水处理效果，防止大颗粒在池内沉淀，在池底设穿孔布气管，采用24h连续曝气。3.3　延时曝气池 (1)每日去除BOD5量：(440.15mg/L-30mg/L)×500m3/d＝205.1kg/d (2)取污泥负荷NS＝0.15kgBOD5/(kgMLVSS.d) 混合液污泥浓

度MLSS＝4g/L 混合液挥发性污泥浓度MLVSS与混合液污泥浓度MLSS的比值为0.7，则混合液挥发性污泥浓度MLVSS＝4×0.7＝2.8g/L。 容积负荷率NV＝0.15×2.8＝0.42kgBOD5／（m3.d) 曝气区容积＝205.1／0.42≈488.33m3 取曝气池长39.35m，宽3.1m,深4m 则水力停留时间＝(39.35m×3.1m×4m）／（500m3／d／24h／d）≈23.42h (3)按每去除1kgBOD5耗氧1.8kg计算 则耗氧量＝205.1×1.8＝369.18kgO2/d 按氧利用率5%，污水清水氧传递速率比值0.7，空气含O2量21%计算 则供气量＝369.18/(5%×0.7×21%×24×60)≈34.88m3/min 选用4台10m3/min罗茨风机，最大负荷时全部工作。采用穿孔管鼓风曝气。3.4　沉淀池 采用竖流式沉淀池保证曝气池活性污泥回流的需要。 取沉淀时间1h，沉淀池表面负荷3m3/(m2.d)，污水在沉淀区的上升流速0.000 83m/s，中心管流速0.3m/s。3.5　气浮池 反应时间10min，泥水分离时间1h，溶气水量10.4m3/h(50%回流)。用水力喷射器吸气以减小噪声。水在溶气罐中停留3min。3.6　污泥脱水 按0.3kg干泥/去除1kg BOD5计算： 205.1×0.3＝61.53kg干污泥 折合成含水98%的污泥量： 61.53/0.02≈3 076.5L/d 选用绕带式转鼓真空过滤机2台。3.7　超滤 由中国纺织大学纺化系膜分离科研组对废水进行膜分离可行性试验，并选定膜的种类。采用丙烯腈-聚氯乙烯(PAN-PVC)膜。超滤器为

外压膜管式。 从图1可以看出，随着时间的延长，废水通量的下降速度较平缓，平均通量为60L/(m2.h)，选用该膜是较好的。

图1

从图2可以看出，对染料的截留率达99%～100%，选用该膜是合适的。

图2

由图3可知，废水的平均通量随压力的增加而加大，另外，经试验得知操作压力对截留率几乎没有影响，即R＝99%～100%。实际操作压力可根据需要，在0.2～0.4MPa范围内选择。

图3

由图4可知，在相同的操作压力下，废水的平均通量随着温度的增加而增加。因PAN-PVC膜可耐温60～80℃，所以实际使用温度可自行选择。同样，经试验得知，操作温度对截留率几乎没有影响，即R＝99%～100%。

图4

4　处理成本与厂改造前后污水处理水质对比

4.1　处理成本

取1992年7～9月的数据(见表4)。

表4　1992年7～9月处理成本

月份	7	8	9
处理水量/m3	13426	16815	11190.6
能 源 消 耗	用水量/m3	770	900	900
费用/元	277.2	360	360
用电量 /(kW.h)	22980	18580	20300
费用/元	6894	7432	8120
混凝剂	费用/元	2000	2000	2000
试剂	费用/元	300	1871.98	2990
设备折旧/元	3700	3700	3700
人员工资/元	1450	1450	1450
处理费用/元/m3	1.08	0.99	1.66

由于原材料涨价及一些小整改较多，使得处理成本上升，待稳定后会降低一些。同时染料回收工作还未开展，其效益没能体现。若将染料回收后用于生产，污水处理费用将大幅度下降，甚至

转为赢利。4.2　厂改造前后污水处理水质对比(见表5) 从表5的数据可以看出，改造后的污水处理水质明显优于改造前，达到甚至超过预期的设计效果。

表5　改造前后污水处理水质对比

项目	改造前	改造后	标准
CODCr	进水/mg/L 出水/mg/L 达标/%	1 361 155 88.6	1 112 92.1 91.7	<100mg/L
BOD5	进水/mg/L 出水/mg/L 达标/%	243 14.5 94	273 2.99 98.9	<30mg/L
色度	进水/mg/L 出水/mg/L 达标/%	331 91.25 72	200 5 93.5	<100倍
采用工艺	生物接触 氧化法	延时曝气法
设计水量/m3/d	150	500

5　调试、运行中发现的问题
