一、概述 厌氧处理已经成功地应用于各种高、中浓度的工业废水处理中。虽然中、高浓度的废水在相当程度上得到了解决，但是当污水中含有抑制性物质时，如含有硫酸盐的味精废水在处理上仍有一定的难度。在厌氧处理领域应用最为广泛的是UASB反应器，所以本文重点讨论UASB反应器的设计方法。但是，其与其它的厌氧处理工艺有一定的共同点，例如，流化床和UASB都有三相分离器。而UASB和厌氧滤床对于布水的要求是一致的，所以结果也可以作为其他反应器设计参考。

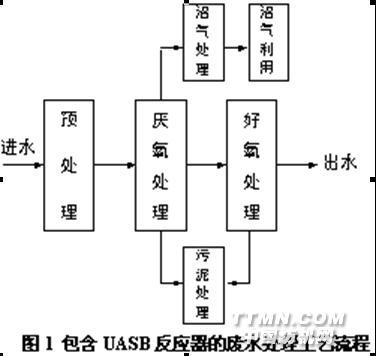

包含厌氧处理单元的水处理过程一般包括预处理、厌氧处理(包括沼气的收集、处理和利用)、好氧后处理和污泥处理等部分，可以用图1所示的流程表示。二、UASB系统设计1、预处理设施 一般预处理系统包括粗格栅、细格栅或水力筛、沉砂池、调节(酸化)池、营养盐和pH调控系统。格栅和沉砂池的目的是去除粗大固体物和无机的可沉固体，这对对于保护各种类型厌氧反应器的布水管免于堵塞是必需的。当污水中含有砂砾时，例如以薯干为原料的酿酒废水，怎么强调去除砂砾的重要性也不过分。不可生物降解的固体，在厌氧反应器内积累会占据大量的池容，反应器池容的不断减少最终将导致系统完全失效。 由于厌氧反应对水质、水量和冲击负荷较为敏感，所以对于工业废水适当尺寸的调节池，对水质、水量的调节是厌氧反应稳定运行的保证。调节池的作用是均质和均量，一般还可考虑兼有沉淀、混合、加药、中和和预酸化等功能。在调节池中设有沉淀池时，容积需扣除沉淀区的体积；根据颗粒化和pH调节的要求，当废水碱度和营养盐不够需要补充碱度和营养盐(N、P)等；可采用计量泵自动投加酸、碱和药剂，通过调节池水力或机械搅拌达中和作用。 同时，酸化池或两相系统是去除和改变，对厌氧过程有抑制作用的物质、改善生物反应条件和可生化性也是厌氧预处理的主要手段，也是厌氧预处理的目的之一。仅考虑溶解性废水时，一般不需考虑酸化作用。对于复杂废水，可

b) 经验公式方法 Lettinga等人采用同样经验公式描述不同厌氧处理系统处理生活污水HRT与去除率(E)之间的关系，并且对不同反应器处理生活污水的数据进行了统计，得出了参数值。

式中：C1 ,C2——反应常数。

c) 动力学方法 许多研究者致力于动力学的研究，Henxen和Harremoes(19

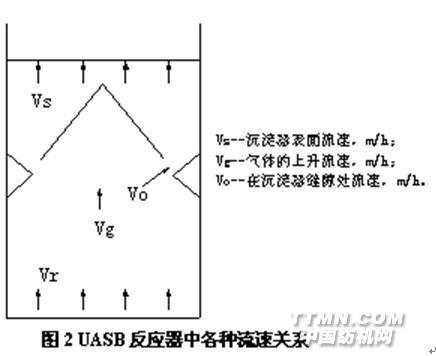

3、UASB反应器的详细设计 1) 反应器的体积和高度 　采用水力停留时间进行设计时，体积(V)按公式(1)或(2)计算。选择反应器高度的原则是设计、运行和经济上综合考虑的结果。从设计、运行方面考虑：高度会影响上升流速，高流速增

3) 反应器的截面积和反应器的长、宽(或直径) 在确定反应器的容积和高度(H)之后，可确定反应器的截面积(A)。从而确定反应器的长和宽，在同样的面积下正方形池的周长比矩形池要小，矩形UASB需要更多的建筑材料。以表面积为600m2的反应器为例，30×20m的反应器与15m×40m的反应器周长相差10%，这意味着建筑费用要增加10%。但从布水均匀性考虑，矩形在长/宽比较大较为合适。从布水均匀性和经济性考虑，矩形池在长/宽比在2:1以下较为合适。长/宽比在4:1时费用增加十分显著。 圆形反应器在同样的面积下，其周长比正方形的少12%。但这一优点仅仅在采用单个池子时才成立。当建立两个或两个以上反应器时，矩形反应器可以采用共用壁。对于采用公共壁的矩形反应器，池型的长宽比对造价也有较大的影响。如果不考虑其他因素，这是一个在设计中需要优化的参数。 4) 单元反应器最大体积和分格化的反应器 在UASB反应器的设计中，采用分格化对运行操作是有益的。首先，分格化的单元尺寸不会过大，可避免体积过大带来的布水均匀性等问题；同时多个反应器对系统的启动也是有益的，可首先启动一个反应器，再用这个反应器的污泥去接种其他反应器；另外，有利于维护和检修，可放空一个反应器进行检修，而不影响系统的运行。从目前实践看最大的单体UASB反应器(不是最优的)可为1000-2000m3。 5) 单元反应器的系列化 单元的标准化根据三相分离器尺寸进行，三相分离器的型式趋向于多层箱体的设备化结构。以2×5m的三相分离器为例，原则

三、反应器的配水系统的设计

1、配水孔口负荷 一个进水点服务的最大面积问题是应该进行深入的实验研究。对于UASB反应器Lettinga建议在完成了起动之后，每个进水点负担2.0到4.0m2对获得满意的去除效率是足够的。但是在温度低于20℃或低负荷的情况，产气率较低并且污泥和进水的混合不充分时，需要较高密度的布水点。对于城市污水De Man和Van der Last (1990)建议1～2m2/孔。表4是Lettinga等人根据UASB反应器的大量实践推荐的进水管负荷。

2、进水分配系统 进水分配系统的合理设计对UASB处理厂的良好运转是至关重要的，进水系统兼有配水和水力搅拌的功能，为了这两个功能的实现，需要满足如下原则：a) 确保单位面积的进水量基本相同，以防止短路等现象发生；b) 尽可能满足水力搅拌需要，保证进水有机物与污泥迅速混合；c) 很容易观察到进水管的堵塞；d) 当堵塞被发现后，很容易被清除。 在生产装置中采用的进水方式大致可分为间歇式(脉冲式)、连续流、连续与间歇相结合等方式；从布水管的形式有一管多孔、一管一孔和分枝状等多种形式。 1) 连续进水方式(一管一孔) 为了确保进水均匀分布，每个进水管线仅仅与一个进水点相连接，是最为理想的情况(图3a)。为保证每一个进水点的流量相等，建议用高于反应器的水箱(或渠道式)进行分配，通过渠道或分配箱之间的三角堰来保证等量的进水。这种系统的好处是容易观察到堵塞情况。

　2) 脉冲进水方式 我国UASB反应器与国外的最为显著的特点是很多采用脉冲进水方式。有些研究者认

3a为北京环科院采用的一种脉冲布水器的原理图，该系统借鉴了给水中虹吸滤池的布水方式。 3) 一管多孔配水方式 采用在反应器池底配水横管上开孔的方式布水，为了配水均匀，要求出水流速不小于2.0m/s。这种配水方式可用于脉冲进水系统。一管多孔式配水方式的问题是容易发生堵塞，因此，应该尽可能避免在一个管上有过多的孔口。 4) 分枝式配水方式 这种配水系统的特点采用较长的配水支管增加沿程阻力，以达到布水均匀的目的(图3c)。根据笔者的实践，最大的分枝布水系统的负荷面积为54m2。大阻力系统配水均匀度好，但水头损失大。小阻力系统水头损失小，如果不影响处理效率，可减少系统的复杂程度。 对其他类型布水方式，我国也有很多设计和运行经验。与三相分离器一样，不同型式的布水装置之间，很难比较孰优孰劣。事实上，各种类型的布水器都有成功的经验和业绩。3、配水管道设计 　对重力布水方式，污水通过三角堰进入反应器时可能吸入空气，会引起对甲烷菌的抑制；进入大量气体与产生的沼气会形成有爆炸可能的混合气体；同时，气泡太多可能还会影响沉淀功能。因为，大于2.0mm直径的气泡在水中以大约0.2～0.3m/s速度上升，采用较大的管径使液体在管道的垂直部分的流速低于这一数值，可适当地避免超过2mm直径的空气泡进入反应器，同时还可避免气阻。在反应器底部用较小直径，形成高的流速产生较强的扰动，使进水与污泥之间混合加强。 污水中存在大的物体可能堵塞进水管，设计良好的进水系统要求可疏通堵塞；对于压力流采用穿孔管布水器(一管多孔或分枝状)，需考虑设液体反冲洗或清堵装置，可采用停水分池分段反冲；采用一管多孔布水管道，布水管道尾端最好兼作放空和排泥管，以利于清除堵塞；采用重力流布水方式(一管一孔)，如果进水水位差仅仅比反应器的水位稍高(水位差小于10cm)将经常

四、气、固、液三相分离装置

三相分离器是UASB反应器最有特点和最重要的装置。它同时具有两个功能：1) 能收集从分离器下的反应室产生的沼气；2) 使得在分离器之上的悬浮物沉淀下来。三相分离器设计要点汇总：1) 集气室的隙缝部分的面积应该占反应器全部面积的15～20％； 2) 在反应器高度为5～7m时，集气室的高度在1.5～2m；3) 在集气室内应保持气液界面以释放和收集气体，防止浮渣或泡沫层的形成；

4) 在集气室的上部应该设置消泡喷嘴，当处理污水有严重泡沫问题时消泡；

5) 反射板与隙缝之间的遮盖应该在100～200mm以避免上升的气体进入沉淀室；

6) 出气管的直管应该充足以保证从集气室引出沼气，特别是有泡沫的情况。

对于低浓度污水处理，当水力负荷是限制性设计参数时，在三相分离器缝隙处保持大的过流面积，使得最大的上升流速在这一过水断面上尽可能的低是十分重要的。

五、建筑材料

选择适当的建筑材料对于UASB反应器的持久性是非常重要的。防腐较差的UASB反应器在使用3-5年后都出现了严重腐蚀，最严重的腐蚀出现在反应器上部气、液交界面。此处H2S可能造成直接化学腐蚀，同时硫化氢被空气氧化为硫酸或硫酸盐，使局部pH下降造成间接化学腐蚀。由于厌氧环境下的氧化-还原电位为-300mV，而在气水交界面的氧化-还原电位为100mV，这就在气水交界面构成了微电池，形成电化学腐蚀。无论普通钢材和一般不锈钢在此处都会被损害。 厌氧反应器应该尽可能的避免采用金属材料，即使昂贵的不锈钢也会受到严重的腐蚀，而油漆或其他涂料仅仅能起到部分保护。一般反应器池壁最合适的建筑材料是钢筋混凝土结构，即使混凝土也可能受到化学侵蚀。如果碳酸根和钙离子的浓度积低于碳酸钙的
