牵伸力与握持力
(一)概念
1、牵伸力:牵伸过程中,以前罗拉速度运动的快速纤维从周围的慢速纤维中抽出时,所受到的摩擦阻力的总和,称为牵伸力。
2、握持力:罗拉钳口对须条作用力。
3、正常牵伸的条件:握持力在于牵伸力。
(二)罗拉钳口的受力分析

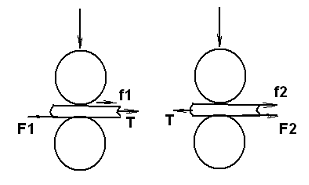

设前、后罗拉作对须条的摩擦力F1、F2,前、后皮辊对须条的摩擦力f1、f2;牵伸力为T,如图所示:
则须条不在前钳口下打滑的条件是:
F1-f2>T
须条不在前钳口下打滑的条件是:
T>F2-f2
由以上分析可知,前后钳口的实际握持力分别为(F1-f1)及(F2+f2)。因此欲使前后钳口同样达到与牵伸力相适应的握持力,则F1>F2,故前皮辊上的压力P1应大于后皮辊上的压力P2。
(三)响握持力和牵伸力的因素
1.影响握持力的因素 (1)皮辊加压;(2)纤维与罗拉间的摩擦系数;(3)皮辊与罗拉的状态:皮辊的硬度、罗拉表面沟槽的形态及槽数、皮辊磨损中凹、皮辊芯子缺油而回转不灵活一。
2.影响牵伸力的因素
(1)牵伸倍数
当喂入棉条的线密度一定时,随牵伸倍数的增大,牵伸力先增大后减小。棉条临界牵伸倍数Ec=1.2~1.3。
当输出棉条线密度维持不变,喂入棉条的线密度增大,牵伸倍数增大。
(2)罗拉握持距:罗拉隔距增大,牵伸力减小。
(3)皮辊加压:牵伸区中后钳口皮辊压力增大,后摩擦力界强度、范围增大,牵伸力也随之增大。
(4)附加摩擦力界:由于曲线牵伸机构的后摩擦力界扩展,因此,即使后钳口处压力与简单罗拉牵伸相同,牵伸力也较大。如牵伸机构中采用集合器,压力棒等都会使牵伸区内附加摩擦力界增大,牵伸力增大。
(5)喂入棉条的厚度和密度:当喂入棉条厚度增大时,摩擦力界分布长度扩展,牵伸力变大。实验证明,当其他条件不变时,两根棉
(6)纤维性质等的影响:纤维长度长,细度细,则同样号数的须条的截面中纤维根数多,且纤维在较大的长度上受到摩擦阻力,所以牵伸力大,同时接触的纤维数量较多,抱合力一般较大,因而增加了牵伸力。此外,纤维的平行伸直度愈差,纤维相互交叉纠缠摩擦力较大,牵伸力增大。
(7)温湿度:温湿度与牵伸力密切相关。温度增高时,纤维间摩擦系数小,牵伸力降低。一般情况下,相对湿度增大,纤维摩擦系数增加,但相对湿度在34%~76%时,相对湿度增加,牵伸过程中纤维易于平行伸直,牵伸力反而降低。
