直型与棉型精梳机的工艺过程及运动配合
一、直型精梳机工艺过程与运动周期
(一)毛型精梳机的工艺过程及运动周期
1.组成
喂入机构:包括条筒喂入架、导条板、喂给罗拉、给进盒、给进梳。
钳持机构:包括上下钳板和铲板。
梳理机构:包括圆梳、顶梳。
拔取皮板、上下打断刀。拔取分离机构:包括拔取罗拉
出条机构:包括出条罗拉、喇叭口、紧压罗拉。
清洁机构:包括圆毛刷、道夫、斩刀、落毛箱。
2.精梳工艺过程
3、运动周期

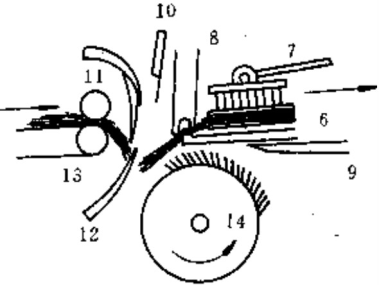

(1)圆梳梳理阶段

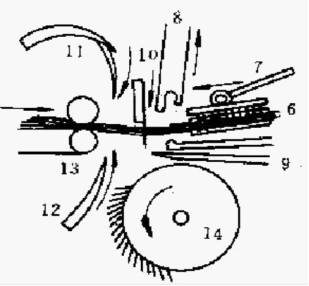

(2)拔取叠合前的准备阶段

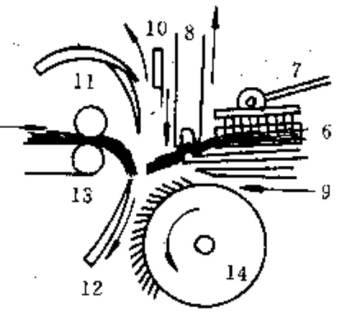

(3)拔取叠合与顶梳梳理阶段

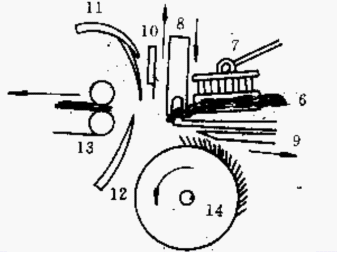

(4)梳理前准备阶段
(二)棉型精梳机工艺过程与运动周期
1.、机构组成
(1)喂入机构——承卷罗拉、给棉罗拉、导卷板
(2)钳持机构(握持)——上、下钳板。
(3)梳理机构——锡林、顶梳。
(4)拔取分离机构——分离罗拉、分离皮辊。
(5)出条机构——车面集合器、车面压辊、牵伸罗拉、圈条压辊、圈条器。
(6)清洁机构——毛刷、尘笼、卷杂辊。

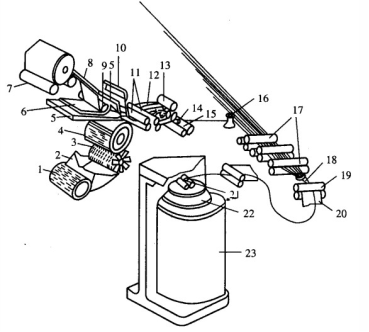

2、工艺过程

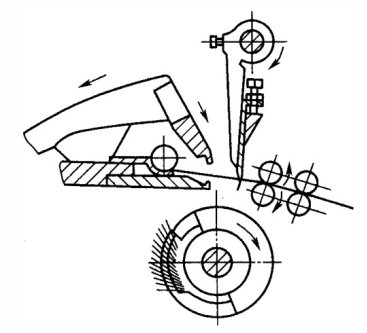

(2)分离前的准备阶段

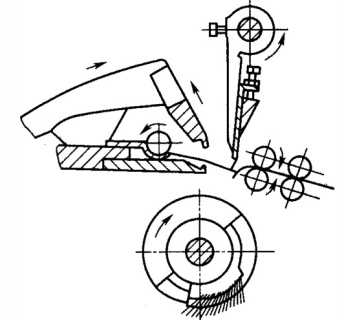

(3)接合分离与顶梳梳理阶段

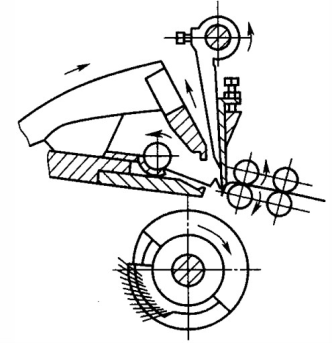

(4)锡林梳理准备阶段

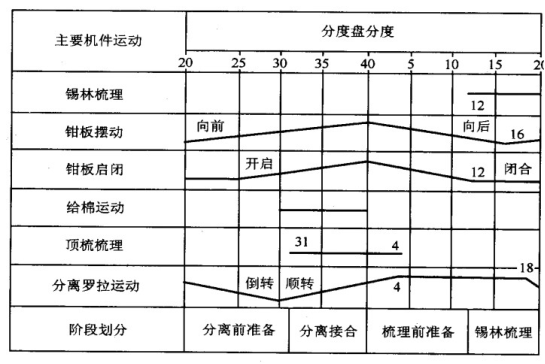

4、精梳机主要机件运动及配合图
