ZAX—e型喷气织机织造高密防羽绒布的生产工艺

织物品种：CJ(7.3×7.3)tex，(594×598)根/10cm，175cm防羽绒布。

细特高密防羽绒布紧度大，经密与纬密也接近，而且纬密已接近极限，所以，织制时打纬阻力大，织口游动大，经纱断头多。因经纱在浆纱时伸长率较大，纱线弹性伸长小，可适当增加后半梭口长度，以增加纱线在开口时参与变形的经纱长度，有利于减少断经。采用小双层梭口，以减少经纱相互粘连的机会，4页综两次综平角相差20°，减少第二、第三、第四页综的开口量，可降低经纱断头率。但开口量减少和后梁经停架增高后，会使开口清晰度变差，曲纬停台增多，为此，可适当延迟纬纱进梭口的时间。

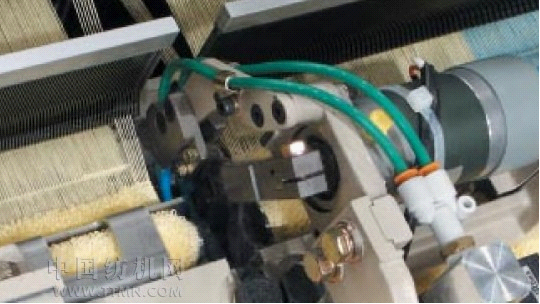

经纱张力的设定，单纱张力在16～26cN。由于织口游动大，宜适当提高后梁10-20mm，经停架5～10mm。边撑杆高度要比一般细布高1mm。为防止打纬时后梁摆幅过大，后梁张力臂在缓冲块内的活动动程为0～2mm。卷取辊表面应采用金属熔喷处理，以防卷布滑移翠过大，出现织口后退，引起断边及边撑疵。边撑使用单列48环刺辊，刺辊为变刺、高细刺或特细刺。主喷嘴启喷时间与储纬器停纬销开启时间要同步，否则会造成引纬的失败。为此，在织机上采用了高后梁、大张力、早开口、小开口、低压力等工艺配置，具体如下：

车速(r/min) 600

上机张力(N) 1300

开口时间(°) 300/280

开口量(mm) 80，84，88，92

后梁高度(mm) 100(刻度6)

经停架前后及高低
