拉伸喷嘴的启闭时间与、主、辅喷嘴供气压力的确定
一、拉伸喷嘴的启闭时间确定
拉伸喷嘴的作用是使引纬结束后梭口内的纬纱在受到经纱夹持前处于张紧状态,以防止因辅助喷嘴关闭纬纱松弛产生的疵布。拉伸喷嘴的开启时间比纬纱的到达时间早10°~20°,可根据纬纱的波动情况而定。拉伸喷嘴的关闭时间要同综平时间相同或略迟些。有的织机没有安装拉伸喷嘴,可将最后一组辅助喷嘴的关闭时间延迟到综平,以使纬纱在与经纱交织前处于伸直状态。
二、主、辅喷嘴供气压力的确定
在喷气织机上,纬纱进梭口的时间取决于主喷嘴的开启时间,纬纱出梭口的时问则取决于纬纱的飞行速度。表6—4是不同主喷嘴、辅助喷嘴供气压力下测试的纬纱到达时间T及耗气量H。
表6—4纬纱出梭口时间T、耗气量日与主喷嘴供气压力PM、辅助喷嘴供气压力ps的关系
Ps(MPa) |
0.25 |
0.30 |
0.35 |
0.40 |
0.45 |
|||||
T、H PM(MPa)) |
T (°) |
H (m3/h) |
T (°) |
H (m3/h) |
T (°) |
H (m3/h) |
T (°) |
H (m3/h) |
T (°) |
H (m3/h) |
0.20 |
|
|
245 |
27.95 |
243 |
31.26 |
240 |
34.50 |
237 |
37.89 |
0.25 |
239 |
25.18 |
237 |
28.51 |
233 |
31.76 |
231 |
34.83 |
231 |
38.24 |
0.30 |
232 |
25.89 |
X7 |
29.05 |
225 |
32.01 |
224 |
35.42 |
223 |
38.84 |
0.35 |
224 |
26.44 |
222 |
29.54 |
219 |
32.87 |
220 |
36.25 |
218 |
39.14 |
0.40 |
219 |
26.66 |
217 |
29.68 |
216 |
33.18 |
214 |
36.59 |
214 |
39.71 |
0.45 |
214 |
26.89 |
213 |
30.11 |
213 |
34.04 |
212 |
37.13 |
212 |
39.96 |
注测度条件:ZA203型喷气织机,涤/棉13tex×13tex,433根/1Ocm×299根/10cm,160cm细布,织机转速500r/min。
测试结果表明,增加主喷嘴、辅助喷嘴的供气压力,都能使纬纱的到达时间提前,即提高了纬纱的飞行速度,但主喷嘴供气压力对纬纱到达时间的影响显著,它决定了纬纱速度的大小;而辅助喷嘴供气压力的变化对纬纱到达时间和速度的影响较小,因此,主喷嘴供气压力应根据纬纱出梭口的时间设定。
从表6—4中还可以看出,主喷嘴、辅助喷嘴供气压力增加,都使耗气量增加,但辅助喷嘴供气压力的增加,将使耗气量显著增加,因此,辅助喷嘴
辅助喷嘴的气流主要起维持纬纱飞行的作用,当主喷嘴为改变纬纱速度调整了供气压力以后,必然需要调整辅助喷嘴的供气压力,以调整维持纬纱飞行的辅助喷嘴气流速度。在设定辅助喷嘴供气压力时,应避免飞行的纬纱出现前拥后挤现象,使纬纱在连续运转中不要出现短纬、弯头纬、测长不匀或松纬等现象,另外,纬纱到达时间的波动应在10°以内。一般辅助喷嘴的供气压力比主喷嘴供气压力略大,其关系为:
辅助喷嘴供气压力=主喷嘴供气压力+(0.05—0.1MPa)(6—10)
在上机调整时,可将主喷嘴、辅助喷嘴的供气压力调整得略高些,观察纬纱的飞行状态和纬纱到达右侧布边的时间,然后逐渐降低主喷嘴、辅助喷嘴的供气压力,使纬纱在设定的出梭口时间到达对侧布边。设定的供气压力应尽量低,这不仅能减少耗气量,降低能耗,还可防止气流速度过大而吹断纬纱,造成不必要的纬向停台。但供气压力过低,会发生短纬或松纬,布边成形也不好。

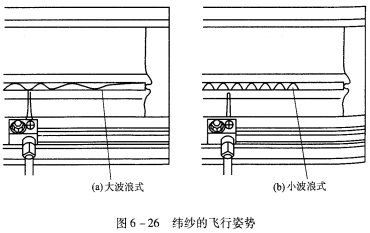

在实际调整时,用频闪观测仪确认纬纱的飞行状态,最理想的飞行姿势是纬纱以大“波浪”形式在筘槽中飞行,如图6—26(a)所示。若纬纱以小“波浪”的形式跳动飞行时,如图6—26(b)所示,可采取下列措施解决:
(1)将辅助喷嘴的安装角度调小,如从4°变更为3°。
(2)提高辅助喷嘴的设定压力。
