喷气引纬系统之辅助喷嘴及主喷嘴

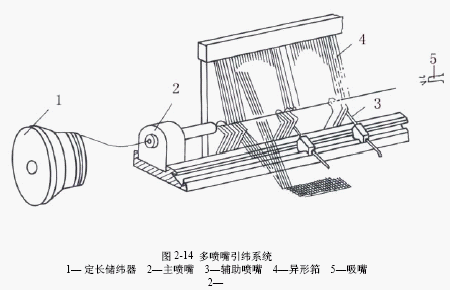

喷气引纬系统有单喷嘴(singlenozzle)引纬系统和多喷嘴(multiplenozzle)引纬系统，单喷嘴引纬系统加工织物幅宽受到单喷嘴一次性喷射射流射程的限制，而多喷嘴引纬系统则避免了这一缺陷。如图2-14所示为一种典型的多喷嘴引纬系统。

在多喷嘴引纬系统中，除了主喷嘴2外，沿喷气引纬方向每隔一定距离设置一个辅助喷嘴，定长储纬器1释放的纬丝，随着压缩空气由主喷嘴2喷射的射流引入在梭口中由异形筘4形成的喷气引纬通道(wefttunnel)。另一股压缩空气由辅助喷嘴3喷射形成射流，根据喷气引纬要求先后向主气流补充引纬射流。为了增加对纬丝的控制，一些喷气引纬系统在引纬出梭口处，增设了吸纬喷嘴(suctionnozzle)5,使纬丝在引纬终了时保持一定的张力和伸展，防止缩纬.
1.主喷嘴

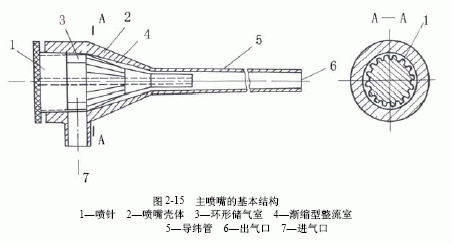

主喷嘴的基本结构如图2-15所示。 喷嘴由喷针1、
喷嘴壳体2和导纬管5组成，压缩空气由喷嘴壳体2上的进气口7进入环形储气室3，然后进入根据喷气引纬要求

的射流速度设计的渐缩型整流室4，因此，也称为渐缩型喷嘴。最后进入导纬管5，与喷针1引入的纬丝汇合。压缩空气在导纬管中进一步整流加速后，经出气口6将高压小流量的压缩空气喷射形成高速低压的喷气引纬用射流，同时将纬丝携带引入梭口。
如图2-15(a)所示，在整流室3中，喷针1的环状表面栅形缝隙对大尺度的涡流切割成多个小尺度的涡流，达到整流的目的。因此，从主喷嘴喷射的射流集束性好，射程远。
2.辅助喷嘴

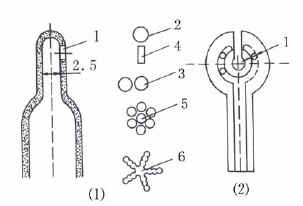

如图2-16 所示为辅助喷嘴结构示意图。

图2-16辅助喷嘴结构示意图。
1—出气空2—单圆孔:φ1.5mm3—双圆孔:φ1.08mm×2,φ
