喷气织机引纬系统的工作原理

(一)引纬系统的组成与作用

典型的异形筘多喷嘴喷气引纬系统主要包括定长储纬器、主喷嘴、辅助喷嘴、异形筘、探纬器、剪刀等。如图6—8所示，从筒子1上退绕下来的纬纱2缠绕在定长储纬器3的鼓轮上，然后经导纱器4，依次穿过两个主喷嘴5、6。在引纬时，压缩空气从主喷嘴的圆管中喷出，纬纱在气流的作用下从储纬器上退绕下来，穿过主喷嘴，在异形筘8的筘槽中飞行。为了防止气流因扩散造成的引纬气流速度的降低，由辅助喷嘴9向筘槽补充气流，使纬纱头从织机供纬侧飞行到另一侧，完成引纬。然后钢筘将新引入的纬纱打入织口，使经纬纱交织成织物。剪刀7在主喷嘴出口与布边之间剪断纬纱，为下次引纬做好准备。

为了适应高速引纬的需要，现代喷气织机上的主喷嘴由固定主喷嘴和摆动主喷嘴组成，固定主喷嘴用来克服纬纱从储纬器上退绕下来所受的阻力，将纬纱顺利地送往摆动主喷嘴。摆动主喷嘴安装在筘座上，出口始终对准异形筘的筘槽，使纬纱进一步加速，在获得要求的飞行速度后，将纬纱准确地送入筘槽内。固定主喷嘴的气流速度可稍大于摆动主喷嘴，使纬纱略呈松弛状态，以减小纬纱因筘座摆动而产生的张力，减小纬纱在进摆动主喷嘴之前的张力。

储纬器的作用一是定长供纬，使每次引入的纬纱长度等于要求的引纬长度；二是均匀纬纱的张力，以避免筒子退绕半径不同造成纬纱张力的波动。辅助喷嘴的数量与织机幅宽有关，可达十几至几十个。

两个探纬器安装在织机右侧靠近布边处，如图6—8所示，正常开车时，第一探纬器10探测到纬纱，第二探纬器11探测不到纬纱。否则即为不正常，应停车。探纬器有无信号与是否停车的关系如表6—2所示。

表6—2探纬器信号与停车的关系

H1探头安装于正常引纬时，纬纱所能到达的位置，以探测纬纱是否正常引入。若没有到达即可探知短纬、弯纬或缺纬。H2探头安装于正常引纬时纬纱不能到达的位置，当引纬发生的断纬通过H2探头时，发出停车信号。在表6—2中，第一种停车说明有长纬或中间断纬，笫二种停车说明有缺纬、短纬，第三种停车说明断纬飞出或飞花堵塞。

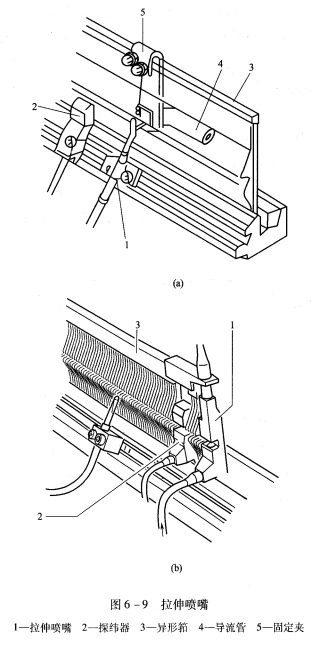

拉伸喷嘴如图6—9所示，安装在纬纱出梭口处的筘座上，它使纬纱在引纬终了时保持一定的张力和伸展状态，当主喷嘴、辅助喷嘴被相继关闭后，可防止纬纱在综平前回跳而产生纬缩疵点。在图6—9(a)中，拉伸喷嘴1的喷口指向导流管4的进气口，导流管4固定在固定夹5上，进气口前的筘齿被撑开。当纬纱到达拉伸喷嘴时，纬纱头被拉伸喷嘴的气流吹入导流管而使纬纱处于张紧状态。综平时，纬纱被经纱夹持后，拉伸喷嘴才停止喷射，从而防止了纬缩的产生。图6-9(b)的拉伸喷嘴与导流管做成一体结构，气流向上喷射，同样起到张紧纬纱的作用。
