喷气织机引纬系统的类型

(一)主喷嘴+辅助喷嘴+管道片引纬系统

为了弥补气流速度在管道中的不断衰减，在筘座上沿着管道增加了一系列辅助喷嘴(也叫接力喷嘴)，辅助喷嘴沿纬纱行进方向相继喷气，向管道内补充高速气流，从而实现接力引纬。

辅助喷嘴的外形可与管道片相同，如图6—4(a)所示，其内部为中空结构的气室，压缩空气通过气室，从小喷孔喷入由管道片构成的管道中。图6—4(b)的辅助喷嘴单独设置，管道片为半敞开状。

主喷嘴+辅助喷嘴+管道片引纬系统可以满足生产宽幅织物的需要，织物的幅宽可以增加到2m以上。而且管道片控制气流的效果好，织机的耗气量小，可以使用普通钢筘，钢筘投资少。但管道片频繁地进出梭口，在加工高密、细特经纱织物时，梭口的下层经纱会拥塞在管道片的间隙中(参见图6—3)，容易引起经纱的磨损和开口不清，造成经纱发毛甚至断头，最终影响产品的质量和织机的运转效率，这些使这种引纬方式的应用受到限制。

(二)主喷嘴+辅助喷嘴+异形筘引纬系统

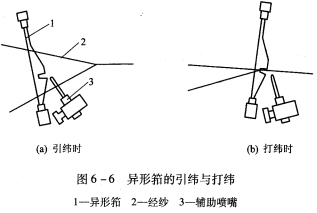

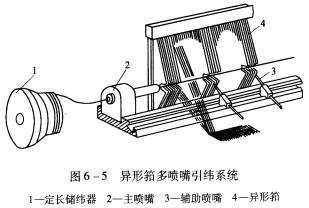

这种引纬系统去掉了管道片，采用异形钢筘的筘槽引导气流与纬纱运动，如图6—5所示。引纬时从定长储纬器1上释放的纬纱被主喷嘴2引入异形筘(又称槽筘)4的筘槽中，半敞开的筘槽对引纬气流的约束能力较差，气流扩散严重，引纬气流速度很快衰减。多个辅助喷嘴3相隔一定距离安装在筘座上，不断向筘槽喷射气流，使引纬气流在较长距离内保持所需的流速，让纬纱得到适宜的牵引而穿越整个梭口。引纬以后，留在筘槽内的纬纱被钢筘打向织口，异形筘在引纬和打纬时的状态如图6—6所示。

异形筘筘槽上部的突起称为上唇，下部突起称为下唇。上唇至筘底的高度随主喷嘴高度的不同而不同，一般为51—57mm。下唇边的倾角β也有0°、6°、12
