气流速度、纬纱速度及纬纱运动规律

(一)气流速度与纬纱速度的关系

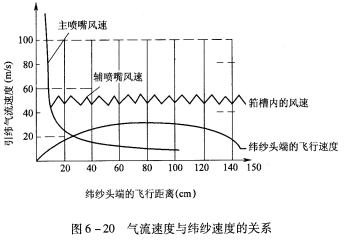

纬纱在梭口中的飞行状态取决于原纱条件、退绕张力、主喷嘴和辅助喷嘴的供气压力和启闭时间、辅助喷嘴的安装间距和安装高度以及喷射角等参数，纬纱飞行速度与引纬气流速度的关系如图6—20所示。

纬纱飞行速度应略低于辅助喷嘴的引纬气流速度，以使纬纱总是处于气流的牵引作用下。当纬纱速度高于辅助喷嘴的引纬气流速度时，会造成纬纱头端的飞行速度逐渐降低，而纬纱进梭口速度主要由主喷嘴气流决定，结果是纱线在主喷嘴与纬纱头之问产生松弛聚集，出现所谓的“前拥后挤现象”。但如果设计的纬纱速度远低于引纬气流速度，虽然不会出现前拥后挤现象，但在高速气流的作用下，纬纱易出现解捻现象，气流有可能将纬纱吹断而造成较多的断纬停台。另外，织机的耗气量也大，能耗高。

(二)纬纱运动规律

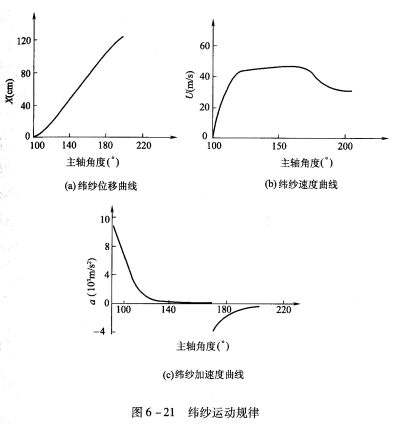

纬纱的运动根据其运动规律可分为三个阶段，即加速阶段、近似匀速阶段和降速阶段。图6—21是主喷嘴、辅助喷嘴供气压力分别为0.3MPa和0.35MPa条件下，14.5teX纯棉纱的位移、速度和加速度曲线。图6—21(a)为位移曲线，纬纱的位移在开始和结束时为曲线，中间基本为一条直线。图6—21(b)为速度曲线，在引纬开始时纬纱速度很快增加，在较短时间内(在20°左右)即达到比较高的水平，之后速度增加得很缓慢，可近似认为是匀速飞行。主喷嘴在170°停止喷气，纬纱速度开始减小，进入降速飞行阶段。纬纱加速度在引纬开始时超过10000m/s2，如图6—21(c)所示，但随着纬纱速度的迅速提高，纬纱的加速度也迅速减小，直至进入近似匀速飞行阶段。在纬纱飞行的后期，失去主喷嘴气流牵引的纬纱呈现负的加速度，使引纬结束时的纬纱速度降低。

在引纬开始的加
