纬纱动态张力的变化规律

喷气织机的高入纬率对纬纱张力提出了严格要求，引纬时纬纱应保持均匀和较小的张力以及适宜的张力峰值，这对减少织机停台、保证织物的质量是十分重要的。

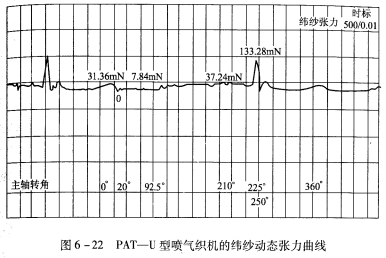

在主轴回转一周的过程中，纬纱张力的变化可分为四个阶段。图6—22为在PAT—u型喷气织机上实测的纬纱动态张力曲线，纬纱线密度为19.5tex，织机转速为380r/min。

在织机主轴回转一周的过程中，纬纱动态张力可分为四个变化阶段。

1.微风张力(20°-92.5°)从上次引纬结束到下次引纬开始前，纬纱在主喷嘴微风作用下保持着约7.84mN的张力，此张力使主喷嘴内的纬纱避免产生扭结现象，同时，使纬纱头端伸直，为下次引纬做好准备，因张力小，纬纱有小量回缩。

2.引纬阶段(92.5°-255°)主喷嘴开始喷射引纬气流后，纬纱从储纬器上退绕下来进入梭口高速飞行，纬纱张力上升到37.24mN，这个张力水平并不大；在引纬的后期，张力出现高达133.28mN的峰值，这是因为储纬器已开始制动纬纱，纱线不能从储纬器顺利退绕，纬纱速度迅速降低所致。到255°时，纬纱被完全阻挡而停止飞行，纬纱张力也达到最大值，这个张力称为纬纱的冲击张力。

3.打纬阶段(255°-360°)引纬结束后，纬纱受出梭口侧几个辅助喷嘴气流的牵引，直到被经纱夹持，然后钢筘将新引入的纬纱打入织口。在此阶段，纬纱所受的最大张力为31.36mN。

4.剪纬阶段(360°-20°)打纬结束后，在钢筘回退过程中，剪刀将主喷嘴出口与布边之问的纬纱剪断，纬纱在此阶段所承受的张力也很小。

分析纬纱张力的动态变化规律发现，纬纱在引纬过程中的张力波动不大，这是纬纱从筒子引出后，再经过储纬器重新卷绕后输出的结果。纬纱张力的
