主喷嘴与辅助喷嘴的结构

(一)主喷嘴的结构

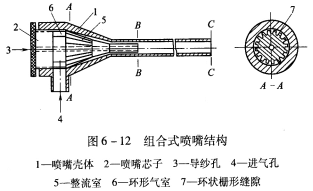

主喷嘴是喷气织机的重要部件，主要由喷嘴芯、喷嘴壳体、喷管等组成。主喷嘴有多种结构形式，其中应用最为普遍的一种为组合式喷嘴，结构如图6—12所示。

纬纱从导纱孔3进入喷嘴，高压空气由进气孔4进入环形气室6中，形成强旋流，然后经过整流室5，整流室5由喷嘴芯与喷嘴壳体之间的环形齿形缝隙7构成，它的环状齿形缝隙起“切割”旋流的作用，它将大尺度的旋流分解成多个小尺度的旋流，使垂直于前进方向的流体速度减弱，而前进方向的速度分量加强，达到整流的目的。整流室的截面收缩比是根据引纬流速的要求设计的，气流在B处汇集，进人光滑圆管BC段，从导纱孔3处吸入的纬纱在此圆管内被高速气流加速，获得必要的速度出喷口C后进入筘槽飞行。在主喷嘴的B处，议计的气流静压低于导纱孔进口处的大气压力，负压作用使环境大气滞导纱孔进入喷管，有利于纬纱进入。

喷嘴芯在喷嘴壳体中的进出位置可调节，从而改变气流通道的截面积，改变射流的出流量。

(二)辅助喷嘴的结构

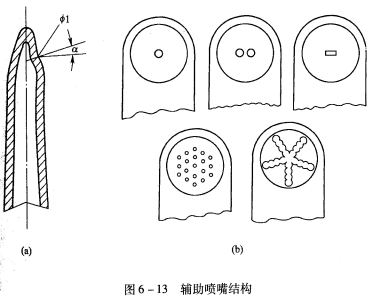

常见的辅助喷嘴为上扁下圆的空心管，如图6—13(a)所示。辅助喷嘴外壁光滑耐磨，以减小对经纱的摩擦，喷管上端开有喷气孔，压缩空气射流从喷气孔中射出，喷射方向为水平偏上α的一个角度，一般为9°—10°。辅助喷嘴的喷孔有多种形式，有单圆孔形、双孔形、多圆孔形、矩形、条缝星形等，如图6—13(b)所示，不同的喷孔形状能产生不同的射流流场，多孔形、条缝星形射流的集束性好，射程远，这是因为辅助喷嘴壁厚(即孔深)与孔径的比例大，使垂直于前进方向的射流流速分量减弱，从而减少了射流的扩散。矩形喷孔射流的集束性稍差，但比单圆孔形好。多孔形的孔径小，易堵塞，对压缩空气的清洁度要求更高。
