牵伸机构的主要元件
1、牵伸罗拉
牵伸罗拉和上皮辊组成罗拉钳口,握持纱条进行牵伸。对牵伸罗拉的主要要求是:
(1)罗拉直径应与所纺纤维的长度、罗拉加压量、罗拉的轴承型式相适应,有足够的抗弯和抗扭刚度;
(2)具有正确的沟槽齿形和符合要求的表面光洁度,能充分握持又不损伤纤维;
(3)罗拉通常用20号钢加工,表面经渗炭淬火;或是45号钢经高频淬火;也有罗拉表面镀铬或经其它表面处理。罗拉应具有较高的制造精度,有互换性,尽量减少因罗拉偏心、弯曲等机械因素引起的纱条不匀;
(4)表面要具备一定的硬度(硬度大于HRC78),中心层坚韧,既耐磨又能校正弯曲。

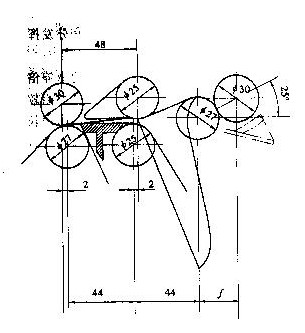

前后两列罗拉一般为沟槽罗拉,传动下皮圈的中罗拉为滚花罗拉。前后罗拉断面齿形
2、胶辊、
胶辊是以金属或其他材料为芯,外覆橡胶经硫化而制成的辊状制品
按用途可分为造纸胶辊、印染胶辊、印刷胶辊、砻谷胶辊、冶金胶辊及油印胶辊等;
按表面形态可分为平辊和花纹胶辊;
按材料又可分为丁基胶辊、丁腈胶辊、聚氨酯胶辊及硅橡胶胶辊等。
其加工包括辊芯喷砂、黏合处理、贴胶成型、包布、铁丝缠绕、硫化罐硫化及表面加工等工序。
胶辊主要应用于造纸、印染、印刷、粮食加工、冶金、塑料加工等方面。
3、胶圈
系用于纺纱机起牵伸作用的橡胶配件,又称牵伸皮圈。圆筒形,由内、外胶层和增强层三部分组成,增强层一般由螺旋形棉线和锦纶线组成。分上下胶圈,一般成对使用。按用途分棉纺胶圈、毛纺胶圈和化纤纺纱胶圈。根据所接触的金属及纤维,其胶层应有一定的摩擦因数、弹性和硬度,并具有耐磨、耐屈挠、耐老化、耐油性能以及适当的强度。一般用NBR及其并用胶料制造。经混炼、滤胶、挤出、成型、硫化而制成。成型用芯棒法、硫化用硫化罐硫化。
4、销子
形状像钉子的东西。横断面多呈圆形,用来插在器物中使连接或固定。
5、集合器:集合器的作用在于收缩纱条的宽度,减少飞花和边纤维的散失,减少绕皮辊、绕罗拉现象,使须条在较紧密状态下加捻,使成纱紧密、光洁、毛羽少、强力高。
6、隔距块
