纤维的伸直平行作用

通过牵伸可以提高须条中纤维的平行伸直度，改善须条中纤维的弯钩状态，提高成纱质量。

（一）平行伸直的概念

一根纤维在空间的真实长度（或称原始长度）为ａｂ，如图５－３－１３所示，向任意平面ｘ－ｘ／

的最大投影长度为ｃｄ，则纤维的伸直度ξ及平行度ｐ分别为：

ξ＝ｃｄ／ａｂ×100％ （5-3-16）

ｐ＝cosθ＝ｃｄ／ａ／ｂ／×100% 　（5-3-17）

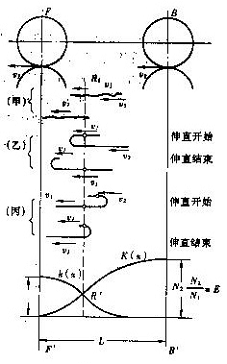

图5－３－１３　单纤维平行度与伸直度 　图５－３－１４纤维的伸直过程

牵伸过程中纤维的伸直过程，就是纤维自身各部分间发生相对运动的过程。在须条中纤维的形态一般分为三类。即无弯钩的卷曲纤维，前弯钩纤维和后弯钩纤维。无弯钩的卷曲纤维，纤维的伸直过程较为简单，当它的前端与其他部分之间产生相对运动时，纤维即开始伸直。但是有弯钩的纤维，伸直过程较为复杂。通常将有弯钩纤维的较长部分称为“主体”，较短部分称为“弯钩”，位于牵伸前进方向的一端称为前端，另一端称为后端。弯钩与主体相连处称为弯曲点。弯钩的消除过程，即弯钩纤维的伸直过程，应看作是主体与弯钩产生相对运动的过程。主体和弯钩如果以相同速度运动，则不能将弯钩消除。

弯钩纤维能否伸直，必须具备以下三个条件：弯钩与主体部分必须有相对运动即速度差；伸直延续时间即速度差必须保持一定的时间；作用力即弯钩纤维所受到的引导力和控制力应相适应。

（二）纤维伸直过程的延续时间

纤维能否伸直以及伸直效果的好坏，在很大程度上取决于伸直过程的延续时间。对于后弯钩纤维，开始伸直的最大可能位置是主体部分的中点越过了快慢速纤维数量相等的Ｒ／点，如图５－３－１４所示。事
