张力装置

整经筒子架上张力装置的一个作用是给纱线以附加张力，使经轴获得良好成形和较大的卷绕密度；另一个作用是调节片纱张力，即根据筒子在筒子架上的不同位置，分别给以不同的附加张力，抵消因导纱状态不同产生的张力差异，使全片经纱张力均匀。

按照工作原理的不同，张力装置有累加法和倍积法两种类型。累加法是让纱线通过两个相互挤压的平面。倍积法是纱线绕过一个或多个弧面，两种方法都是依靠纱线与接触面的摩擦作用，使纱线张力增加。

(一)单张力盘式张力装置

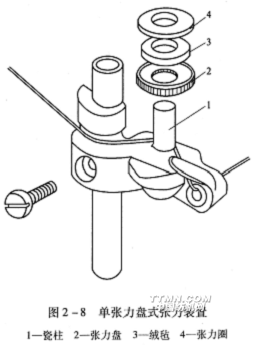

单张力盘式张力装置如图2—8所示，经纱从筒子上退出并穿过导纱瓷眼后，绕过瓷柱1，张力盘2紧压着纱线，绒毡3和张力圈4放在张力盘上，当经纱直径变化使张力盘上下振动时，绒毡能起缓冲吸振作用。张力圈的质量可根据纱线特数、整经速度、筒子在筒子架上的位置等因素选定。

该张力装置综合运用了累加法和倍积法的原理，纱线的附加张力取决于张力圈质量和纱线对瓷柱的包角。该装置结构简单，但由于倍积法的因素，扩大了经纱的张力波动，遇到纱疵及结头时，张力盘会跳动，不适于高速整经。

(二)双张力盘式张力装置

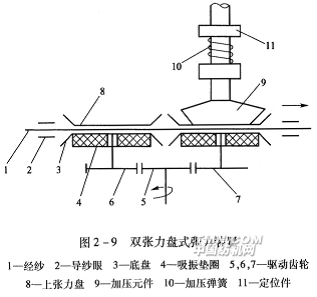

图2—9为该装置的示意图。该张力装置由两套张力盘组成，第一套张力盘主要起减振作用，保证纱线进入第二套张力盘时运动平稳，由第二套张力盘来调节经纱的张力。经纱l通过导纱眼2之后进入第一套张力盘，因棉结杂质引起的振动由吸振垫圈4缓冲吸收，并给纱线附加一定的张力。第二套张力盘之间的压力由加压元件9和加压弹簧10产生，调节定位件11的上下位置，便可改变弹簧对上张力盘的压力，从而调节经纱的张力。该张力装置中由于没有瓷柱，消除了倍积法的作用，不会扩大经纱张力的波动幅度。底盘3在驱动齿轮5、6、7的作用下积极回转，不易聚积污垢，有利于均匀经纱张力，适应高速整经的需要，且圆盘表面磨损均匀，不会损伤经纱。

(三)导纱棒式张力装置

导纱棒

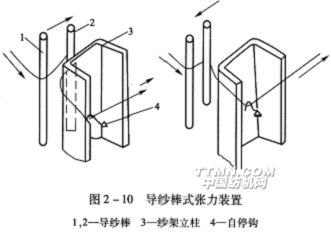

式张力装置的设置主要是为了调节片纱的张力均匀程度，如图2—10所示，筒子架每排设有一套导纱棒式张力装置，纱线自筒子引出后，经过导纱棒1、2，绕过纱架立柱3，再穿过自停钩4而引向前方。通过调节导纱棒2的位置来调节导纱棒l、2问的距离大小，从而以调节纱线对导纱棒的包围角来改变和控制经纱张力，它只能调节整排经纱张力，不能调节单根经纱的张力。

(四)电磁张力装置

有些新型整经机上配置了电磁张力装置，如图2—1l所示，它利用可调电磁阻尼力对纱线施加张力。纱线包绕在一个转轮上，转轮由轴承支撑，其机械摩擦阻尼力矩很小。转轮内设有电磁线圈，产生电磁阻尼力矩施加给转轮，通过改变线圈电流参数，即可调节纱线张力的大小。
