聚丙烯酸酯浆料HL-610的上浆实践

聚丙烯酸类浆料是目前纺织厂用于经纱上浆的三大浆料之一，它是丙烯酸类单体的均聚物、共聚物和共混物的总称。聚丙烯酸类浆料浆膜性能优良，与变性淀粉相比，具有更好的黏附性，与PVA相比，具有极强的可降解性能，因此，近年来发展迅速，应用广泛，但其产品本身存在吸湿再黏的缺陷。

常用的聚丙烯酸类浆料有三大类，第一类是聚丙烯酸盐浆料，主要是由丙烯酸盐、丙烯腈、丙烯酰胺所形成的共聚物；第二类是聚丙烯酰胺浆料，由丙烯酰胺单体直接聚合而成；第三类是聚丙烯酸酯浆料，以丙烯酸酯为单体的一种合成浆料。

我们从提高浆纱质量、适应“两高一低”上浆工艺的要求出发，在涤棉混纺细密府绸类织物的上浆过程中，使用了聚丙烯酸酯浆料HL-6l0，现将其生产实践总结如下。

1HI-610的产品特性及质量指标

1．1产品特性

固体聚丙烯酸酯浆料HL-610以丙烯酸酯类、丙烯酸、丙烯腈、醋乙烯酯等单体为主要原料，以乳化剂、分子量调节剂和引发剂为辅料，经乳液聚合、干燥、粉碎等工序加工而成。

HL-610含水率低于10％，利于运输，使用方便，其玻璃化温度为63℃，在70℃时可全部溶解，且黏度较低。HL-610含有与涤纶纤维相似的酯基基团，对涤纶纤维的黏附性强，适合于涤纶及其混纺纱的上浆，与变性淀粉以及与变性淀粉和PVA的混合浆液均有较好的混溶性。其COD／BOD值为2．07，易于生物降解，对环境污染小。

1．2产品质量实测值

产品品质测定结果如下：外观为淡黄色粉末，含固量89％，3％溶液、95℃时的黏度为4mPa?s，pH值7，6％浓度、95℃时的黏度热稳定性96％。

2HL-610的浆纱应用

2．1品种选择及生产难度分析

涤棉混纺细密平纹织物T／JC13／13547／370119．5防羽布，是深受市场欢迎的面料之一，也是众多有梭织机织造厂重点生产的品种，但是在实际生产中，由于其原纱强力不高，纱线毛羽多，浆纱时易造成上浆不匀，并黏严重，好轴率低，织造时开口不清晰，经向断头率高，沉跳纱疵布多。因此，必须提高其浆纱质量。

2．2浆料组分的选用

由于磷酸酯淀粉的水溶性和浆膜耐磨性均优于其他变性淀粉，且其黏度热稳定性较好，所以选作浆料配方的第一主浆料。PVA浆料尽管较难被生物降解而会对生态环境造成一定影响，但其具有优良的黏附性和成膜性以及与其他浆料良好混溶性，在涤棉品种的上浆中，尚没有一种浆料能将其完全替代，所以被选作第二主浆料，但仅靠这两种浆料，浆液的黏度较高，渗透性差，浆膜的柔韧性欠佳，不能满足“两高一低”上浆工艺路线的要求，所以要选用一种聚丙烯酸类浆料作为辅助黏着剂，降低浆液黏度，满足上浆要求。

相比较而言，对于涤棉混纺细密府绸类织物选用聚丙烯酸类浆料比较合适，因为它不仅对涤纶纤维有优异的黏附力，对棉纤维也有良好的黏附性，其黏附力远比PVA浆好，而且浆膜比PVA柔韧，形变能力大，有利于改善浆纱毛羽，提高浆纱耐磨性能，我们选用HL-610浆料。

2．3浆料配方的优化

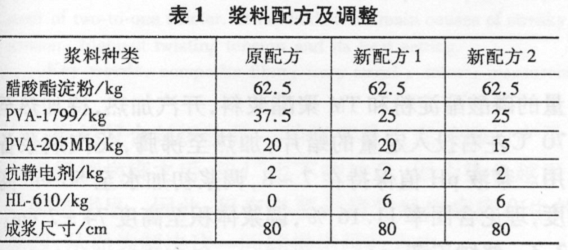

在确定各种浆料的比例时，我们又进行了优化试验，从小试到中试，用一定的HL-610逐步替代PVA，以获得最佳的配比和上浆效果，参见表1。

2．4浆纱工艺

结合对品种T／JC13／13．547／370119．5防羽布的生产难度分析，要求上浆时必须保证浆纱有适当的耐磨性、渗透性和毛羽被覆，同时控制好上浆率和伸长率的均匀度，认真执行“高压、高浓、低黏”的“两高

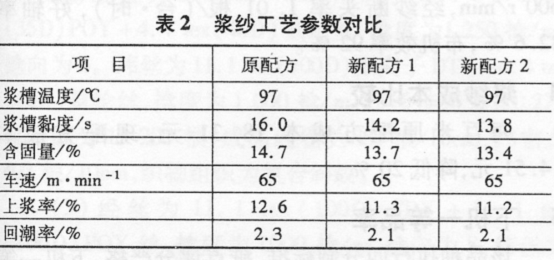

一低”上浆工艺路线。浆纱机选用GA308，其主要工艺参数见表2。

2．5浆纱质量与织造效果

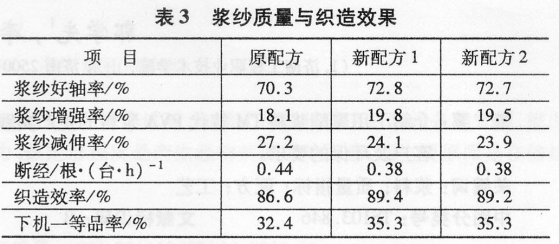

采用HL-610浆料后，浆纱质量有明显改善，织机选用GA615，织造效率及织物下机质量得到较大提高，主要指标见表3。

3上浆效果的综合分析

固体聚丙烯酸酯浆料HL-610的使用，在满足浆液黏度降低和浆纱质量提高方面发挥了应有作用。HL-610的低黏特性使得所调制的浆液流动性好，有利于对纱线渗透，满足了“两高一低”的上浆工艺要求。在调浆过程中，操作简便，煮浆无味，用浆无泡沫，并且能与淀粉和PVA良好混溶，黏着力有增无减，使得所浆纱线在织造过程中开口清晰，台时断经下降明显，坯布质量和织造效率一定程度上得以提升。

在用量上，根据浆料生产厂家的推荐，结合我们的使用体会，认为在纯棉相关品种上，用HL一610取代20％的PVA比较可行；在涤棉混纺品种上，用HL-6l0取代10％～15％的PVA也是完全可以的。

4用浆成本比较

经过计算，品种T／JC13／13547／370119．5防羽布在使用原配方生产时，百米用浆成本为20．32元，且效果不尽理想，在改用新配方2时，百米用浆成本降为18．76元，且效果改善。

5结语

(1)HL-610浆料含固量高，运输成本低，使用方便。

(2)HL-6l0的玻璃化温度高于同类聚丙烯酸酯浆料，吸湿再黏的缺陷有所改善，织轴质量稳定。

(3)HL-6l0可以降低浆液黏度，利于浆液渗透，同时其浆液黏度的热稳定性较好，能够满足“两高一低”的上浆工艺要求。

(4)HL-6l0具有良好的性价比，是一种兼具替代PVA和降低浆料成本两大作用的优良浆料。
