吸风管套集聚圈型吸风集聚机构的关键件之一是吸风管,而吸风管成为关键件的关键在于其上的吸风口,能耗适当的负压吸风和纤维有效的集聚均取决于优秀的吸风管及其吸风口设计。
吸风管
吸风管的称谓也非常多。例如,吸管、抽吸管、异形管、吸气管、吸送风管、异形吸管等。吸管、抽吸管、吸气管等的概念不够准确,也容易与日用饮料使用的吸管等普通概念混淆;异形管、异形吸管等的概念窄,不能包括非异形(如圆形)吸风管的内容,不知是何形;吸送风管,“吸”是由外向内,而“送”是由内向外,又吸又送的风管或者不是一个风管,或者自相矛盾,“吸送”无法同时工作。因此本书一律称为吸风管。
吸风管的概念与作用
吸风管的概念
吸风管的概念是指在气流集聚型紧密纺系统的集聚区中,用以与负压源连接并通过其吸风口向集聚区提供负压吸风和纤维运输通道的固定管状物。
吸风管的作用
①衔接牵伸机构与加捻卷绕机构并形成负压吸风纤维集聚区。优秀的吸风管设计应是牵伸机构与加捻卷绕机构的“无缝连接”。
②与负压吸风源连接并作为提供负压吸风的通道。优秀的吸风管设计应是连接结构简单,能耗低,安装方便。
③通过其独特设计的吸风口向纤维集聚区提供负压吸风。优秀的吸风管设计应是其吸风口气流稳定、均匀,有利于更有效地集聚纤维。
④作为集聚圈及集聚和输送纤维的支撑体。优秀的吸风管设计应是对集聚圈磨损小,结构简单,制造容易。
吸风管的形状与性能
吸风管的形状结构与吸风集聚机构的设计有关,一般包括圆形、梨形和三角形三种。圆形吸风管用的不多(参见第1章图1—5),其优点是形状规则,制造容易,但它的缺点明显:一是不能使集聚圈与牵伸钳口对接,存在着较大的无控制区,对集聚纤维不利;二是不能提供较平坦或合适弧面的集聚平台,对纤维伸直和输送也不利。如果是吸风管
吸风口
吸风口不是一个零件,而只是吸风管的组成部分。吸风口所在的区域即是纤维须条获得集聚作用的关键区域,换言之,吸风管对纤维须条的负压吸附作用主要通过吸风口得以实现。因此,吸风口的宽窄、长短、位置等形状结构参数都将直接影响纤维须条的集聚效果。
吸风口不仅在吸风管套集聚圈集聚型系统的吸风管上存在,而且在集聚罗拉的吸风插件以及吸风齿纹胶辊上也存在,并且它们的作用原理没有本质区别,故在此处一并述及。
吸风口的形状
吸风口的形状设计非常重要,它设计在吸风管上对应纺纱锭位靠近牵伸钳口的三角区处,直接关系到负压吸风气流的稳定性、均匀性、能耗性和有效性。因此,对于吸风管的吸风口设计,人们做了大量的研究。
吸风口按其形状划分,目前有以下几种类型
直线型吸风口

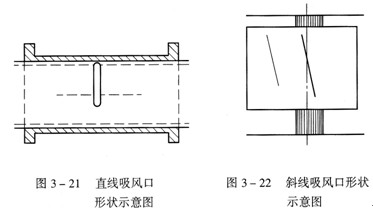

直线型吸风口是指其本身宽度均匀一致,没有大小口的直线状吸风口。直线型吸风口还可以进一步按其与纤维输出方向的相对位置,划分为直线吸风口、斜线吸
一般而言,直线型吸风口不利于纤维在气流作用下的轴向回转,对纤维的集聚效果有一定影响。意大利马佐里公司Olfil?紧密纺系统采用的是直线型吸风口。
楔型吸风口
楔型吸风口是指吸风口的一端宽度大,另一端的宽度小,呈底n短而高度长的三角形或梯形的吸风口,是一种由后向前宽度逐渐变窄吸风口(图3—24)。楔形吸风口常被误称为V形吸风口。V形吸风口应当是指由两条吸风口呈一定角度汇聚为一点的吸风口,中心为实体。
楔形吸风口基本上与集聚区的纤维须条宽度相匹配。楔形吸风口的设计原理是,当纤维须条离开牵伸钳口时,纤维须条分布较宽,楔形吸风口的较宽人口(或上口)正与纤维须条宽度相匹配,有利于把前钳口输出的纤维须条全部吸附住。随着楔形吸风口的宽度逐渐变窄,纤维须条的宽度也会随之收缩而变细,完成负压集聚纤维的任务。
楔形吸风口应用最普遍,立达公司的ComforSpin?紧密纺系统、绪森公司的EliTe?紧密纺系统、丰田公司的EST型紧密纺系统以及国内许多紧密纺系统的吸风管都采用了这种楔型吸风口。
V形吸风口

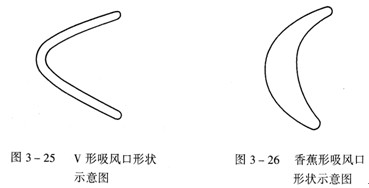

V形吸风口是指V字形的吸风口(图3—25)。其入口(或上口)即与纤维须条宽度匹配的V宁两个分支端点的宽度,可方便将其全部吸附,随着V形吸风门
组合式吸风口

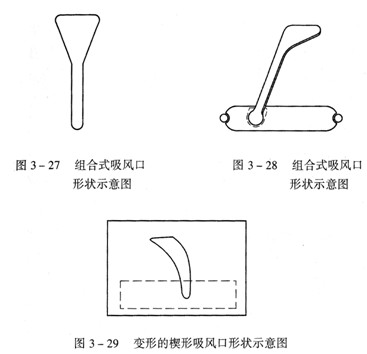

组合式吸风口是指由两种或两种以上图形有机组配在一起的复杂形状吸风口。图3—27是三角形与直线形的组合;图3—28则是三角形、直线形和圆形的组合。组合式吸风口当然不止这两种例子,完可根据需要具体设计,如变形的楔形吸风口(图3—29)。
相对于组合式吸风口而言,其他吸风口也可统称为单一式吸风口。组合式吸风口一般是经实践研究后的特殊设计结果,性能优异,集聚效果好,或者有其他相关特性,如有利于清除集聚区的杂质、短纤,减少吸风口的堵塞等。
吸风口的方向
吸风口除了重要的形状之外,还与其开口方向有关。从吸风口提供的负压气流必须在须条正常向前输送的过程中完成纤维的横向压缩集聚,吸风口开口的方向将直接影响到吸风集聚效果,因此,其开口方向非常重要。
按照吸风口与纤维须条输出方向的相对位置划分,吸风口可以分以下几类
平行吸风口
平行吸风口是指吸风口的开口方向与纤维输出方向一致的吸风口。图3—21所示的直线吸风口、图3—27所示的组合式吸风口即属于这种类型的吸风口。
倾斜吸风口
倾斜吸风口是指吸风口的开口方向与纤维输出方向呈一定角度的吸风口。图3—24所示的楔形吸风口、图3
吸风口的长度
除了吸风口的形状、开口方向之外,第三个重要因素就是吸风口的长度。吸风口作为负压吸风的直接提供者,其长度与纤维的集聚效果也重要相关。前面说过,吸风管的作用之一是衔接牵伸机构与加捻卷绕机构并形成负压吸风纤维隼聚区,其优秀设计是牵伸机构与加捻卷绕机构的“无缝连接”,也即负压吸风纤维集聚区应当与牵伸区和加捻区“无缝连接”。但这只是一个基础和必要条件,要实现这种纤维集聚区与牵伸区和加捻区“无缝连接”的本质和充分条件是吸风口的长度与牵伸区和加捻区“无缝连接”。
在特定条件下,吸风管的长度越长越好,因为这有利于所述的“无缝连接”。但吸风口的长度只是个相对概念,它不是个独立机件,必然要受到更多方面的因素制约。吸风口的长度设计取决于吸风管的工作面长度,吸风管的工作面长度长,吸风口的长度必然要长,否则无法实现所述的“无缝连接”,但吸风口的长度一般略小于吸风管的工作面长度。吸风口的长度也取决于吸风管的形状,有些吸风管
吸风口的配套因素
吸风口设计不仅与其自身的形状、长度、方向等参数有关,而且也与其配套因素有关。这些配套因素主要是集聚圈和牵伸机构的横动动程。
集聚圈对吸风口设计是一种直接影响因素。前面所述的吸风口设计主要是针对应用最多的吸风管套集聚圈集聚型系统配套优质织物集聚圈时而言的,如果采用胶质集聚圈与吸风管配套,则因为胶质集聚圈上的通气孔孔径比较大,并且是非连续的单排而使吸风口设计因素及意义弱化甚至丧失。相对大孔的胶质集聚圈与吸风管配套,会使吸风口时有时无,或时宽时窄,或时大时小,造成纤维集聚区内的气流压力不稳定,负压吸附作用波动,也不能或不利于使边缘纤维向须条轴向回转和向纱轴靠拢,不利于纤维的充分集聚。例如,青泽公司的AirCom Tex系统中,虽然吸风口设计为楔形吸风口,但受其吸风管上的多孔皮圈影响,纤维在集聚区内的集聚效果不尽理想。对此,青泽公司认为,这样设计可保留2 mm以下毛羽,对纺织最终产品的覆盖能力和其他性能是有利的。
牵伸机
吸风管及其吸风口的技术要求
吸风管是气流集聚型紧密纺系统的关键器件之一。吸风管及其吸风口作用发挥的好坏对纤维的集聚效果有着直接的影响。
吸风管及其吸风口自身的技术要求
吸风管及其吸风口的自身技术要求包括以下几方面
要有足够的耐压和耐磨表面
吸风管要承受很大的表面压力,特别是兼作吸风管的集聚罗拉,要求更高。为使吸风管特别是其工作表面不变形并具有较好的集聚效果,集聚罗拉或吸风管需用专门的材料和特定的加工方法制造,并要进行特殊的表面处理,保证其耐压和耐磨性。如立达公司 ComforSpin?紧密纺系统的集聚罗拉和绪森公司EliTe?紧密纺系统的兼用型吸风管。
要有光洁的表面
吸风管的内外表面都要求必须光滑,外表面的摩擦因数一般要求较小,特别是吸风管开有吸风口的工作表面还要耐磨。吸风管与集聚圈配套使用,要求其与集聚圈内层之间的动摩擦因数一定要小于集聚圈外层与输出胶辊的数倍以上。例如,绪森公司的EliTe?紧密纺系统中,这个差值为10倍。
要优化设计吸风管及其吸风口的几何参数
要基于负压气流流场的研究分析,对吸风管的截面形状和结构以及对吸风口的形状、宽窄、长度、倾斜角度等进行系统优化设计。由于一根吸风管上开有与纺纱锭位对应的多个吸风口,因此,吸风口的形状、宽窄、长度、倾斜角度等参数设计都要考虑其加工一致性和方便性,使同一根和每一根吸风管上吸风口的气流力保持一致。例如, EliTe?紧密纺系统中,一根近似梨形的吸风管上开有六个吸风口, Olfil?紧密纺系统中一根圆形吸风管开有八个吸风口,不论开口多少,各个吸风口的负压吸风值都要保持一致,以防止空气紊乱造成纤维集聚不良和影响紧密纱质量。
要减少吸风管及其吸风口的弱点
吸风管的局部区域,如吸风口的端点处和工作边缘,在纺纱过程中比较容易磨损,因此可考虑在该局部区域通过加装可更换的耐磨片等方式来延长吸风管的使用寿命,同时要考虑延长集聚圈的使用寿命。
吸风管及其吸风口的配套技术要求
吸风管及其吸风口的
要保证各吸风口的负压值一致,需要考虑以下几方面的因素
要考虑负压风机功率和调节方便
负压风机功率要保证真空度足够,并确保车头、车尾各吸风口的负压均匀一致,并使之处在最佳的工艺要求范围内,以保证良好的集聚效果。在此基础上考虑负压风机的调节方便和节约能耗设计。要根据调节方便和节约能耗的要求设计吸风风道和管路,可根据所纺纤维的品种和细度调节所需要的不同负压值。调节时可考虑选用变频器或变频电动机。
要考虑配套的分配器
各吸风管吸气口的吸风力要均衡一致,在设计分配器时就要考虑好,并经过试验取得结论后,再生产安装。分配器的生产制造要依靠优良的模具和工艺来保证精度。
要考虑配套的连接管
吸风管与负压风机之间的连接管的管口大小、长短和弯曲程度是影响吸风口负压的关键因素,合理的管口直径是分配到各管口吸风力相等的先决条件,连接管的长短是保持吸风力相等的重要因素,连接管的弯曲程度和圈数多少,也直接影响到每个吸风口吸风力的一致性。因此,设计和安装连接管与吸风管,要坚持同口径、同长度地连接,并尽量使管子的弯曲程度或圈数相同,以保证各
