表1.常用热熔胶的热性能参数
注:熔融指数测定条件,聚乙烯为21.8N/190℃,其他均为21.18N/160℃。
2.2.热熔胶对织物的润湿和渗透
热熔胶和纤维均为高聚物,属于熔融高聚物对固态低能表面的润湿,故在一般情况下不可能达到完全润湿。其润湿情况决定于热熔胶和纤维的界面张力,其润湿情况可用接触角θ表示,按杨氏(Young)方程,当润湿处于平衡状态时:
cosθ=γs-γsL/γL
γs、γL、γsL分别表示固体、液体的表面张力以及固体与液体的界面张力,接触角越小越有利于润湿。
粘合的最佳润湿条件是γs≌γL,若γL>γs润湿就不易进行,表2是各种纤维和热熔胶的表张力。

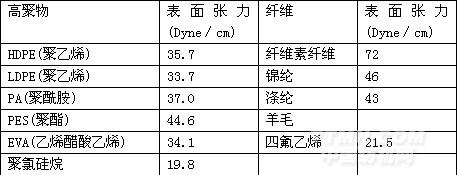

表2.常用纤维和热熔胶的表面张力
一般纤维的表面张力都大于热熔胶的表面张力,浸润均能自发进行,但如果织物经过硅油整理或涂布四氟乙烯涂层,其表面张力将会大大降低,热熔胶就很难润湿织物,这样就会影响粘合键的形成。此时就必须在热熔胶内加入添加剂以降低热熔胶的表面张力。例如在聚乙烯中加入脂肪即可降低聚乙烯的表面张力,所以在热熔粘合时还必须注意织物的表面性能以选择相适应的热熔胶。
<<上一页[1][2][3][4][5][6][7]下一页>>
