2.4.热熔胶在纤维上固着形成粘合键
热熔胶在热熔粘合过程中,经过熔融、润湿、渗透和扩散后,进入纤维毛细管内并形成表面扩散层,然后经过冷却固着织物上。热熔胶与纤维形成粘合键从而使其具有一定的粘合强度。热熔胶与纤维形成的粘合键有两种形式:一是机械粘合;二是扩散界面分子力的作用,其中包括范德华力,氢键和化学键。
(1)机械粘合
织物表面粗糙,纤维之间有毛细孔隙。热熔胶渗透到毛细孔隙后,与织物形成机械啮合作用,这就是机械粘合。对多数织物来讲,机械粘合是形成粘合强度的主要方面。机械粘合与织物的表面粗糙有关。粘合强度与表面粗糙度关系如图3所示:
机械粘合能产生强的啮合键,它可抗水解和热分解。但其前提是热熔胶必须充分润湿并渗透到纤维毛细孔隙中去。
(2扩散界面层分子作用力
前面已提到,高聚物分子能通过润湿和局部链段的相互扩散,形成扩散界面层。界面层分子相互接触并互相扩散渗透。因而在界面层就可能有三种作用使粘合强度增加。
a、物理吸附作用:界面的吸附主要依靠范德华力,这种作用力与分子间的距离的6次方成反比,只有当分子间的平衡距离在10?以内时,范德华力才有明显作用。
b、相互扩散作用:分子局部链段的相互扩散可减少分子的滑动。从而加粘合强度。
c、化学吸附作用:分子间形成氢键或共价键。只有当纤维和热溶胶上有某些官能团时才能发生。例如,聚酰胺热熔胶上含有-CONH-基团,它可与纤维上的OH和羊毛上的-CONH-形成氢键或共价键,使粘合强度明显提高,并有较好的干洗性能。

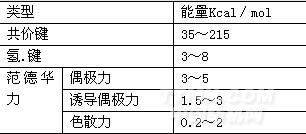

表4.各种分子作用力的能量
综上所述,热熔胶与织物形成粘合键而固着是多种作用的结果,聚乙烯与织物的粘合主要是机械粘合。聚酰胺与棉、毛、丝绸及尼龙的粘合除机械粘合外,还有物理和化学吸附。聚酯纯涤纶长丝织物的粘合则主要靠分子链段的相互扩散,具体情况要进行具体分析。
<<上一页[1][2][3][4][5][6][7]下一页>>
