热熔粘合机理及其在衬布压烫过程的应用

2.3.热熔胶与纤维之间的相互扩散
由于润湿作用使热熔胶与纤维两相达到分子间的接触，大分子的链段可扩散而越过界面。不相似的高聚物通常是不相容的，它们的扩散系数很小，因而不相似的高聚物要使整个大分子通过相互扩散越过界面是不大容易的。但是局部链段扩散是容易进行的，并且在不相容的高聚物之间形成一扩散界面层，其厚度为10～1000Å。相互扩散可使其界面自由能变得更低。
由于分子链段在界面上的相互扩散，减少分子的滑动，增加了粘合强度。按Griffith公式，粘合断裂经强度σf为：
σf＝P﹒exp[－q(δ1－δ2)]
δ1和为δ2为两种粘合高聚物的溶解度参数，(δ1－δ2)可表示两种高聚物的相容性，两种物质的溶解度参数越接近，则相容性越好。在P和q为常数的前提下，粘合强度随相容性的增加而增加。如用log剥离强度对(δ1－δ2)作图可得一直线。

为了得到较高的剥离强度，在选用粘合衬布时，应考虑到热熔胶与纤维的相容性，选用溶解度参数相近的。特别是化纤长丝织物相容性对粘合强度的影响尤为明显，如涤纶长丝织物的面料必须用聚酯热熔胶，而尼龙长丝的织物必须用聚酰胺热熔胶。现将常用纤维和热熔胶的溶解度参数列表如表3。

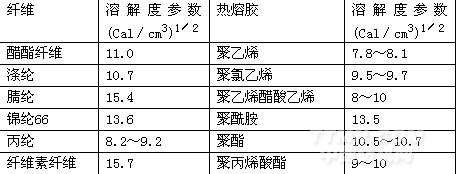

表3.纤维和热熔胶的溶解度参数

2.4.热熔胶在纤维上固着形成粘合键
热熔胶在热熔粘合过程中，经过熔融、润湿、渗透和扩散后，进入纤维毛细管内并形成表面扩散层，然后经过冷却固着织物上。热熔胶与纤维形成粘合键从而使其具有一定的粘合强度。热熔胶与纤维形成的粘合键有两种形式：一是机械粘合；二是扩散界面分子力的作用，其中包括范德华力，氢键和化学键。
(1)机械粘合
织物表面粗糙，纤维之间有毛细孔隙。热熔胶渗透到毛细孔隙后，与织物形成机械啮合作用，这就是机械粘合。对多数织物来讲，机械粘合是形成粘合强度的主要方面。
机械粘合与织物的表面粗糙有关。粘合强度与表面粗糙度关系如图3所示：

机械粘合能产生强的啮合键，它可抗水解和热分解。但其前提是热熔胶必须充分润湿并渗透到纤维毛细孔隙中去。

• · 热熔粘合机理及其在衬布压烫过程的应用
• · 采用化学粘合和热粘合的无尘纸有什么区别
• · 热熔粘合机理及其在衬布压烫过程的应用
• · 无纺布袋厂热粘合无纺布生产方法
• · 热粘合加固纤网
• · 热 粘 合
• · 热粘合
