引言
经编织物的密度随着经纱张力的波动而发生变化，因此，给经编生产带来一个普遍问题，即当开车或停车时，由于经纱张力变化而在布面上出现横向条纹，从而使坯布质量受到影响。 在经编织物生产过程中，为了获得稳定的织物品质，经纱张力必须维持恒定 [1] 。经编生产中，经编机除了专门的送经机构外，还必须有适当的张力补偿装置如张力杆，以补偿编织过程中经纱张力的波动。虽然一定程度上缓和了经纱的张力波动，却无法消除。
经编机正常编织时，纱线张力有两个部分组成，一是平均 张 力，它与送经机构以及编织的工艺要求有关，传统的张力仪器能够测量其大小；另一分量是波动部分，它与成圈机件的相互运动、弹性、张力杆片簧的弹性模量及纱线的流变等因素有关，故很难用理论分析与计算的方法求出纱线的张力波动 [2] 。随着计算机数据采集技术的应用飞速发展，数字化测试技术也日趋成熟，为经纱的动态张力测试提供了可能。文章介绍一种 用计算机数据采集技术对经编纱线动态张力进行数字化测试的方法，通过实验测试槽针经编机在一个成圈过程中经纱的动态张力和不 同送经量下经纱动态张力的变化情况，分析了经纱张力与槽针经编机的成圈机件、张力补偿装置之间的关系。
2.经纱动态张力测试系统
2.1测试系统组成
测试系统主要由四个部分组成：电桥和传感器；动态电阻应变仪； WS-USB数据采集仪；PC。整个测试系统如图1所示：
.jpg)
a)电桥和传感器
电桥按 120Ω设计，在电桥盒内有两个120Ω精密无感线绕电阻作为半桥测量时的内半桥， 外半桥采用两片等阻值的工作电阻应变计 ，结构如图 2所示。U为供桥电压；△U为输出电压；R 1 和R 2 为测量时外接应变电阻计；R 3 和R 4 为内桥电阻。 检测头为一受力传感器，采用一端固定梁式结构，梁的正反面中央各贴一片工作电阻应变计。 电阻应变计由极细的金属电阻丝用粘贴剂牢固地贴在试件上，或用金属箔片印刷在试件上 [3] 。
b)动态电阻应变仪

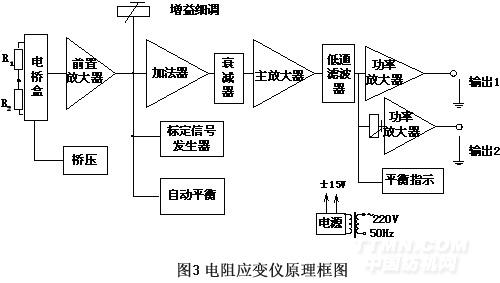

YD-28A型动态电阻应变仪的工作原理框图如图3所示，电压输出端1与带USB接口的数据采集仪的输入端相联。其主要功能就是对采集的信号进行放大、滤波 [3] 。
.jpg)
c)数据采集仪
北京波谱公司的 WS-USB采集仪是新型外置式A/D产品，它接于计算机的USB接口工作，由于计算机的USB接口能提供电源，所以该采集仪不再需要电源，这样可提高采集仪的抗干扰性。
.jpg)
d)PC
PC具有 Windows95及以上版本 操作系统，安装 北京波谱公司 数据采集仪的驱动程序以及 信号采集、处理和分析应用程序 Vib'SYS。可以利用该软件进行时域绘图显示采集的时域信号，对 采集数据文件标定，把其电压单位转换为实际的工程单位，从而可对数据进行进一步的分析和处理，如 极大值、极小值以及均方根的计算。
