3.4 钢绳花梳横移机构 [4]
2003 年，在英国伯明翰第十四届国际纺机展（ ITMA'2003 ）德国推出的两款新型的全电脑控制的多梳花边机 TL66/1/36 和 FL20/16 中，采用了 Karl Mayer 公司新开发的钢绳花梳导纱系统，可取代沿用多年的 SU 梳栉横移机构。它拥有更高速度，更大范围花型，以及更好产品质量。能够生产具有更迷人花型的花边产品。给设计师和生产厂商提供了开发更具魅力的外观和结构的高品质花边的空间。
钢丝花梳横移系统用在迈耶新一代的花边机上，每把花梳都采用伺服电机控制。每个钢丝花梳连接一个伺服电机，由伺服电机执行横移运动，钢丝梳通过空气压缩机进行回复。

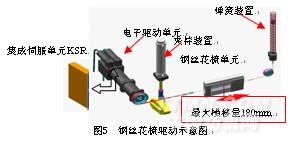

如图 5 所示，钢丝花梳一端通过连接带与伺服驱动单元相连，另一端与反向平衡装置连接，在靠近伺服驱动单元处使用一夹持装置以防止钢丝梳横移路径的偏移，伺服电机的正反向旋转导致了钢丝花梳的来回横移，电机顺时针旋转时，钢丝花梳经过夹持装置向左横移；同时反向平衡装置内的气压活塞下移，反之，钢丝梳向右横移，气压活塞上移，反向平衡装置保证钢丝梳在横移过程中张力均匀一致。反向平衡装置是一个气压装置，相当于气压弹簧，与一般的弹簧相比，它对钢丝梳的作用更缓和，梳栉横移平稳、速度无急剧变化，无冲击。能保证钢丝精确的张力，且不会引起系统内的摩擦。
.jpg)
钢丝花梳导纱系统由细金属丝和花梳导纱针组成；最多可以 8 把梳栉集聚；导纱针黏附在细钢丝梳上，且可以更换；每一根钢丝连接伺服电机完成横移运动。
新型钢丝花梳横移机构的特点：
1 ．结构紧凑，占用空间少，有利于配置更多花纹梳栉；
2 ．梳栉横移最大动程可达 180mm ，累计横移针距数可从原来 SU 机构的 47 针增至 170 针，扩大了花型的范围；
3 ．钢丝绳导纱梳栉的质量仅 100 ～ 350g ，从而减少了横移惯量；
4 ．可通过计算机花型准备系统对梳栉横移运动进行自由程序设计，导纱针定位精确；
• 5. 机器速度较高，可以达到 700 rpm （目前花边机最高机速）；
• 6. 减少了上机调整时间，易于维护，生产效率大大提高；织物质量大大提高。
