RJPC 4F 贾卡经编机新型提花工艺原理探讨

在贾卡技术中，用字母 H 表示贾卡导纱针不偏移，用字母 T 表示贾卡导纱针偏移。每个花纹单元是两横列，因此可用 H/H ， H/T ， T/H 或 T/T 来表示每个花纹循环的导纱针偏移情况。一般将一个花纹单元分成奇数横列和偶数横列，将在右边垫纱的横列规定为奇数横列（ A 横列），在左边垫纱的横列规定为偶数横列（ B 横列）。在画压纱型贾卡织物垫纱图的时候，在每个横列垫纱位置上其垫纱形式的表示与成圈相同，这样可以与衬纬垫纱相区别。
RJPC 4F -NE 贾卡经编机的显著特点是很大的生产可能性、速度快，并能迅速和方便地更换花型。两个分离的贾卡梳栉分别由两个花盘控制。这样可以有不同的横移组合。

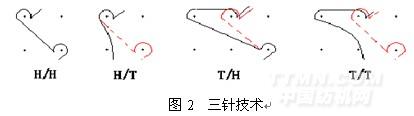

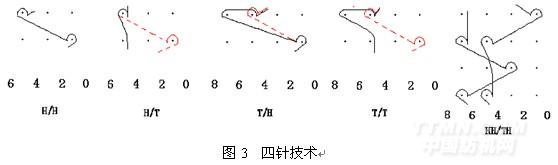

三针技术满机号（图 2 ）和四针技术满机号（图 3 ）是 RJPC 4F 经编机压纱贾卡技术中最基本的技术，这两种技术通过贾卡导纱针的偏移形成不同针距的垫纱，然后通过织针之间的偏移或不偏移进行结合，形成厚薄不一，并且具有明显层次效应的织物。
RJPC 4F -NE 经编机还可以半机号配置，半机号为 E12 ，此时可以生产具有特殊效应的织物，如使用三针和四针技术组合时，可以形成立体毛圈效应的压纱织物。

各种贾卡提花类型与花盘控制如表 2 所示。

表 2

新型的贾卡工艺中每个提花单元（两横列）使用四个控制信号来控制贾卡梳的偏移，即 Piezo 贾卡系统中每个横列使用两个控制信息。第一个控制信息决定针背垫纱是否偏移，第二个控制信息决定针前垫纱是否偏移，也就是说意匠图上一个颜色点需要 4 个控制信息，分别控制奇数横列针背和针前垫纱的偏移，偶数横列针背和针前垫纱的偏移。以前贾卡花型只控制针背垫纱的偏移，针前垫纱位置不变。为了能在新机器上生产早先的花型，在花型控制系统方面进行了兼容性设置。当调入机器盘花型数据时，计算机会问“针前垫纱有效么？”，当回答“是”时，将按 1 ： 1 接受数据。回答“否”时，每一行数据之间加入 “H” ，花型数据存在花型控制电脑中，并按照新工艺进行数据传输。

由于每个控制信息都有偏移和不偏移两种状态，因此从理论上讲，颜色点的总数为 16 种，即有 16 种垫纱可能性，可以互相组合。

图 4 为四针技术新工艺的 16 种可能形成的垫纱组织，其中红色（ H ）代表贾卡导纱针不产生偏移，白色（ T ）代表贾卡导纱针产生偏移。由于 RJPC 4F 是压纱型贾卡经编机，因此当奇数横列控制信息为 TH 时（即贾卡导纱针在奇数横列针背垫纱时偏移，针前垫纱时不偏移），偶数横列控制信息为 HT 时（即贾卡导纱针在偶数横列针背垫纱时不偏移，针前垫纱时偏移），将形成浮线。对于压纱型织物，只要抵消了针前垫纱，纱线就形成浮线。因为压纱纱线不能被地梳压住，所以以浮线形式呈现在织物表面，新工艺正是利用了这个特点，形成新的垫纱效应。
