1.3.5粗纱工序
由于银纤维表面光滑、抱合力差,所以应适当加大粗纱捻系数,并使用新型橡胶假捻器,以提高假捻效果,粗纱伸长控制在2.0%以内,防止因意外伸长而产生细节,同时,粗纱后区牵伸偏小掌握。

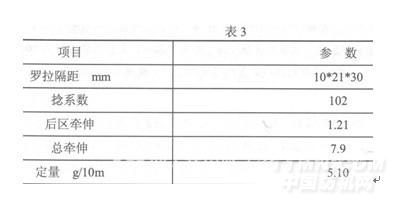

上机使用的胶圈要预先进行酸处理,胶辊要用紫外线照射,以提高抗缠绕能力,主要工艺参数见表3。
根据纤维特性,在细纱生产时,采用“低速度、中加压、小钳口、小后区牵伸、中硬度胶辊”的工艺原则,为进一步提高质量,还主要采取了一下措施:
(1)细纱前胶辊位置适当前移,最大限度的减小纺纱三角区;
(2)为减少滑溜,采用内花纹胶圈,有利于对纤维的控制,防止纤维的扩散,减0,-fF维头端伸出须条的几率,减少毛羽;
(3)细纱胶辊使用邵氏65℃软弹性胶辊,表面进行抗静电处理,防止皮辊粘缠
(4)细纱捻系数偏大掌握,以提高单强,减少毛羽;
(5)使用压力棒隔距块,达到对须条的强控制,从而改善细纱条干均匀度;
(6)偏大掌握罗拉后区隔距,避免粗纱牵伸不开出现“硬头”;

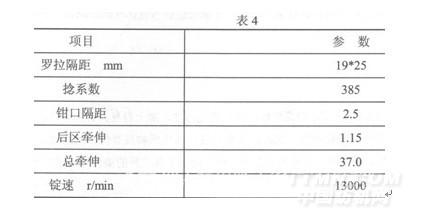

(7)增加摇架压力和适当降低罗拉转速。主要工艺参数见表4。
质量:条干12.6%细节4粗节12棉结36.
1.3.7络筒工序
络筒工序使用村田NO.21C自动络筒机,主要采取“小张力、小伸长、纱路光洁”的工艺原则,络纱速度1000r/min,基准电压2.5V,初始电压6.0V,卷绕电压5.0V;清纱门限:N=5.5 DS=2.0 LS=1.5cm DL=1.25 LL=30cm.D=-25% -L=-25cm。
筒纱质量:条干:13.2%细节:6 粗节:15 棉结:48单纱强力:265.2CN强力CV%:8.5%。
2、结束语:
2.1我们自己研发生产的银纤维/棉10%/90%JC40s纱线,做成汗布送到微生物研究所检验,具有以下功能:1、抗菌性:本产品对大肠杆菌的抑菌率是99%、金黄色葡萄球菌抑菌率是96%、白色念珠菌的抑菌率是85%。而且不受洗涤影响。市场上的抗菌产品大多是添加抗菌剂处理,这类产品经过多次洗涤就会失去抗菌效果。2、防辐射、抗静电:本产品纺制的面料防辐射效果很好,在不同的频率下其屏蔽效果在90%以上,且手感柔软,具有多种功能,洗涤不受限制及价格相对便宜等优势。
2.2众所周知,人们的健康意识加强,纺织品的服装只有将功能加入其创新策略,走新型工业化新产品的道路,才能迎合社会的需求,才能具有更长远的发展前景。
2.3在纺银/棉10/90 JC40S品种时,先将首先将其与精梳回花混制成生条后与精梳棉条混合,以达到混合均匀的目的。
2.4只有合理配置各工序的工艺参数及工艺部件,才能确保纺纱质量。
<<上一页[1][2]
