前言

蚕丝因手感柔软、光泽柔和、服用舒适而倍受人们的青睐。被誉为新一代环保型聚酯合成纤维的聚乳酸(PLA)纤维，是以玉米、木薯等提取的乳酸为主要原料的聚合物，生产过程无污染，产品具有生物可降解性、生态环保性和良好的物理机械性能，已被广泛应用于纺织服装领域[1-2]刮。蚕丝／PLA交织物则结合了蚕丝和PLA纤维的优点，；具有广阔的应用前景。

蚕丝通常用酸性、中性和活性染料染色，PLA纤维用分散染料染色。采用分散染料染蚕丝／涤纶交织物时，因分散染料对蚕丝有一定的亲和力[3]，故会沾染蚕丝。按此推测，分散染料染蚕丝／PLA交织物时，分散染料亦会上染蚕丝。为了给蚕丝／PLA交织物选用合理的染料提供必要参考，本试验选用偶氮苯、蒽醌及杂环结构的多只分散染料对蚕丝／PLA交织物进行染色，研究了分散染料在两种纤维上的分配，以及还原清洗对蚕丝染色量的影响和染色织物的色牢度性能。

1试验部分

1．1材料和药品

织物蚕丝／PLA交织物(经向为23．3dtex蚕丝，纬向为83．3dtex／32FPLA纤维，质量比约为52：48，吴江新民股份有限公司)

染化料商品分散染料(部分结构见表1和表2)，碳酸钠、醋酸、醋酸钠、保险粉和N，N．二甲基甲酰胺(DMF，均为分析纯试剂)，硼氢化钠、亚硫酸氢钠(均为工业品)，分散匀染剂DispertexRP-131(台湾聚益化学工业股份有限公司)

1．2试验方法

染色试验在智能型试色机SD—18(厦门瑞比精密机械有限公司)中进行；还原清洗试验在XW-ZDR型低噪振荡式染样机(靖江市新旺染整设备厂)中进行，

浴比为1：50。

染色工艺染液组成为分散染料2％(omf)，匀染剂Dispertex RP-1312g／L，pH值5(用醋酸一醋酸钠调节)，40℃始染，以1°C／min升温至110℃，保温50min，再以1°C／min降温至70℃，充分水洗。

碱性还原清洗纯碱1g／L，保险粉2g／L，

酸性还原清洗硼氢化钠2g／L，亚硫酸氢钠14g／L，90℃洗10min，还原清洗后充分水洗，晾干。

1．3测试方法

1．3．1蚕丝和PLA组分的上染量之比

染色蚕丝和PLA组分上的染料浓度用DMF剥色法测定，然后计算蚕丝与PLA组分剥色液的吸光度之比。上染量之比大于1，说明蚕丝上吸附的分散染料较多，沾色严重；反之，说明PLA纤维上吸附的分散染料较多。

1．3．2染色牢度

耐洗牢度按GB／T3921--2008《纺织品色牢度试验耐皂洗色牢度》标准测定。

耐光牢度按GB／T8427--1998《纺织品色牢度试验耐人造光色牢度：氙弧》标准测定。

2结果和讨论

2．1分散染料结构与蚕丝／PLA组分染色深度关系

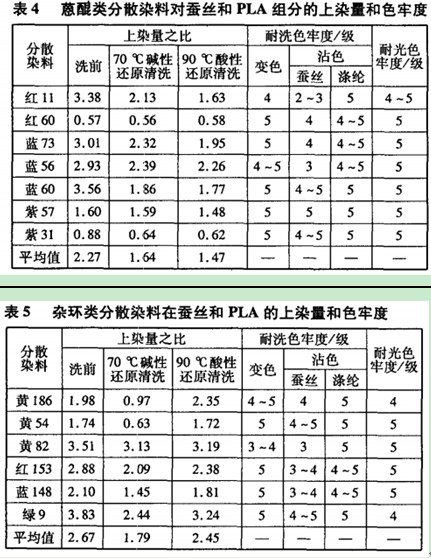

蚕丝／PLA交织物染色时，分散染料在上染PLA纤维的同时，会沾染蚕丝组分。不同分散染料由于染料母体结构以及极性和非极性基团的不同，对蚕丝的沾色程度相差较大。采用12只偶氮苯、7只葸醌和6只杂环结构的分散染料对蚕丝／PLA交织物进行染色，测定并计算还原清洗前后分散染料在蚕丝和PLA组分的上染量之比，以及染色物的耐洗牢度和耐光牢度，结果如表3-表5所示。

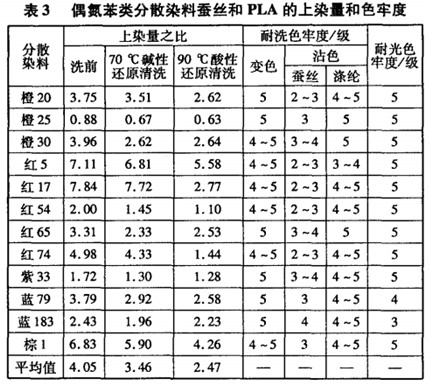

由表3可知，偶氮苯类分散染料对蚕丝的上染量比在PLA纤维的上染量高很多，其在两种纤维上的上染量之比平均值高达4．05，对蚕丝组分的沾色很严重。而蒽醌和杂环结构的分散染料对蚕丝的沾色相对较小，它们对蚕丝和PLA纤维的上染量之比的平均值分别为2．27和2．67，但其在蚕丝上的染色量总体上高于PLA。分散染料对蚕丝组分的沾色严重，这与常规分散染料对PLA纤维的染色性普遍不如涤纶[4]有很大的关系。

分散染料对蚕丝有一定的亲和力。研究表明，不同结构的分散染料对蚕丝的吸附性有一定的差异。蒽醌结构的紫31以及疏水性很强的单偶氮苯染料分散橙25，在蚕丝上的吸附量较低；而普通偶氮苯染料，如分散橙30和分散红74的吸附量较高，偶合组分中含有N，N一二
